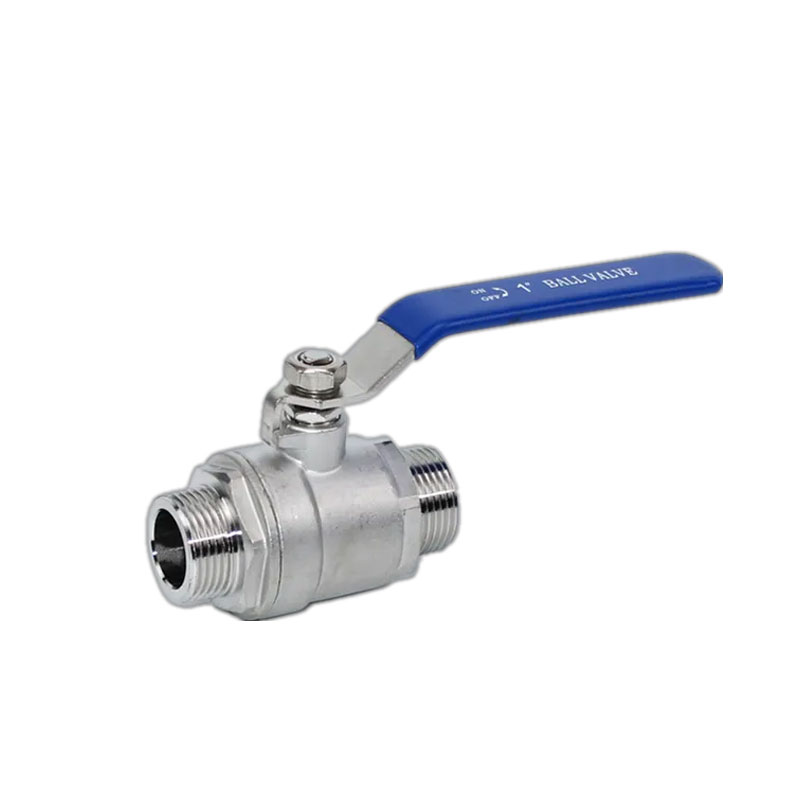

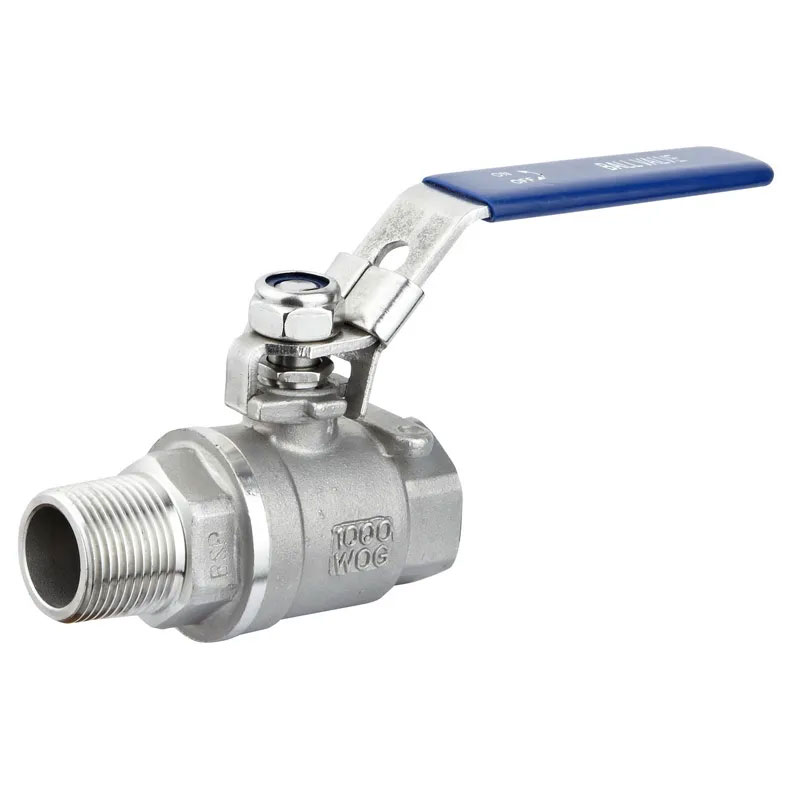

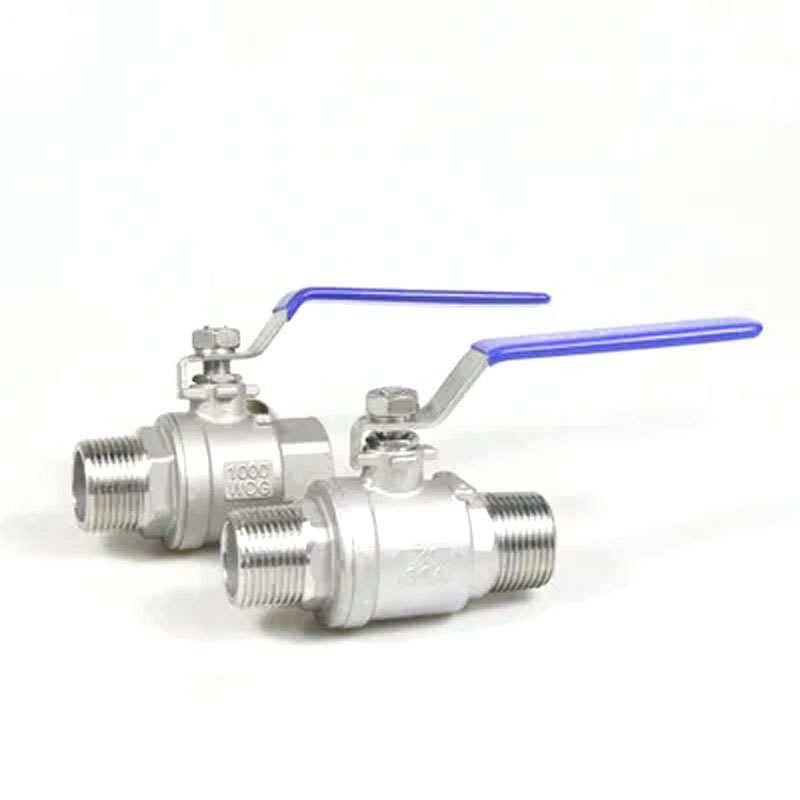

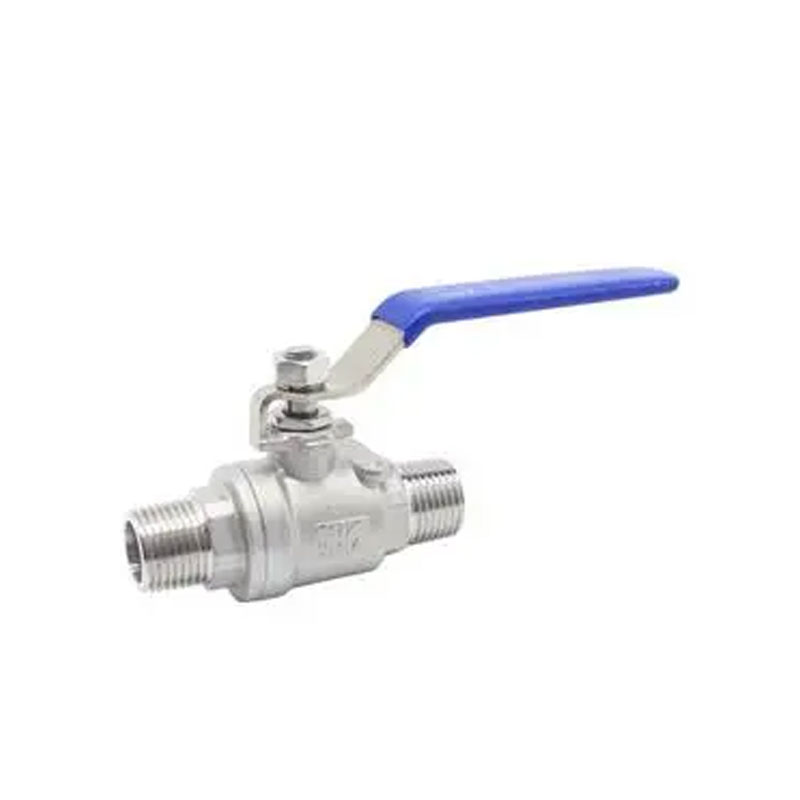

Joepai roestvrijstalen kogelventiel PN64 geproduceerd door China Factory is gewend Media afsnijden of verbinden in pijpleidingen. Door verschillende materialen te selecteren, het kan worden toegepast op verschillende media zoals water, stoom, olie, salpeterzuur, Azijnzuur, etc.
Officiële klassieker: DN15-DN65
Klep lichaamsmateriaal: WCB 、 304、316
Thread Standard: NPT, BSPT, DIN259, DIN2999, ISO228 Klasse A
Max druk: 6,4 MPa
Temperatuurbereik: -20c ~ 232c
Geschikt medium: water, olie, lucht en wat corrosieve vloeistoffen
Blow-out Proof STEM/VOLLEDIGE PORT
Investeringsuitgietende lichaam
1000PSI (PN64) W.O.G
Materiaalstandaard: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
| 1 | Lichaam | WCB/CF8M/CF8 | 8 | Verpakking | PTFE |
| 2 | Dop | WCB/CF8M/CF8 | 9 | Klier | SS304/SS |
| 3 | Stoelen | PTFE | 10 | Hendel | SS304/SS |
| 4 | Bal | SS316/SS304/SS | 11 | Lente wasmachine | SS304/SS |
| 5 | Stang | SS316/SS304/SS | 12 | Stengelmoer | SS304/SS |
| 6 | Pakking | PTFE | 13 | Vergrendelingsstuk | SS304/SS |
| 7 | Stuwkracht | PTFE | 14 | Plastic deksel | Plastic |
| NPS | DN | D | L | W | H | Ra | RB |
| 1/2 " | 15 | 15 | 75 | 110 | 71 | 18 | 4 |
| 3/4 " | 20 | 20 | 80 | 122 | 67.5 | 18 | 4 |
| 1 " | 25 | 25 | 90 | 122 | 70 | 18 | 5 |
| 11/4 " | 32 | 32 | 110 | 170 | 80 | 25 | 5 |
| 11/2 " | 40 | 38 | 120 | 170 | 91 | 25 | 5 |
| 2 " | 50 | 50 | 140 | 170 | 98 | 50 | 5 |
| 21/2 " | 65 | 64 | 185 | 210 | 128 | - | - |
| 3 " | 80 | 76 | 205 | 240 | 134 | - | - |
| 4 " | 100 | 100 | 240 | 314 | 160 | - |
- |
De vloeistofweerstand is minimaal, met een weerstandscoëfficiënt equivalent aan die van een buissegment van dezelfde lengte.
Eenvoudig in ontwerp, compact in grootte en lichtgewicht.
De afdichtingsoppervlakken van de kogelventiel zijn vaak gemaakt van plastic materialen, die uitstekende afdichtingsmogelijkheden bieden en worden veel gebruikt in vacuümsystemen.
De roestvrijstalen kogelventiel PN64 heeft een snel openen en sluitingsmechanisme, waarvoor slechts een rotatie van 90 ° van volledig open tot volledig gesloten vereist is, waardoor het ideaal is voor afstandsbediening.
Het heeft een eenvoudige structuur, met beweegbare afdichtringen, waardoor gemakkelijke demontage en vervanging mogelijk is.
Wanneer volledig open of gesloten, worden de afdichtingsoppervlakken van de bal en de klepstoel geïsoleerd uit het medium, waardoor een erosie van de afdichtingsoppervlakken van de klep tijdens de stroom wordt voorkomen.
Met maten variërend van enkele millimeter tot enkele meters, is het geschikt voor gebruik in omgevingen van hoog vacuüm tot hoge druk.
Onze kogelventiel heeft wijdverbreid gebruik gevonden in industrieën zoals aardolie, chemicaliën, stroomopwekking, papierproductie, kernenergie, ruimtevaart en zelfs in het dagelijks leven.
