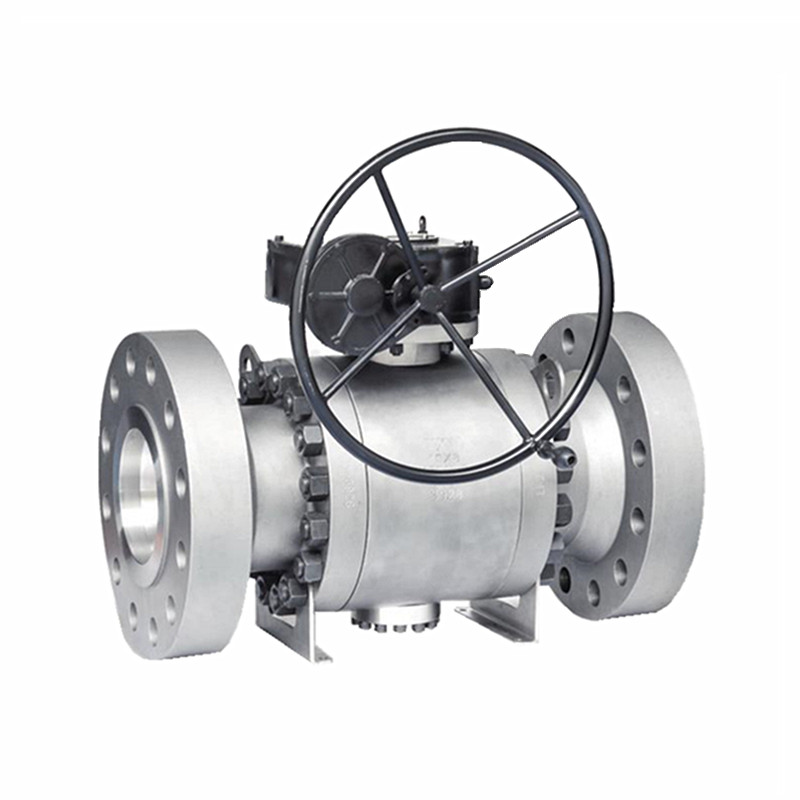

3-delige gesmeed stalen kogelkraan met volledige doorlaat en op tap gemonteerde flens

JOEPAI Valve is sinds 2003 nauw betrokken bij de 3PC Forged Steel Full Bore Trunnion Mounted Flens Ball Valve-markt. De klep bestaat uit drie componenten, wat demontage en onderhoud vergemakkelijkt. Interne onderdelen kunnen worden vervangen zonder de gehele pijpleiding te ontmantelen, waardoor de onderhoudstijd en -kosten aanzienlijk worden verminderd. Joepai richt zich op maatwerk en exportdiensten voor gesmede hogedrukkleppen, met rijke OEM-ervaring. In industriële toepassingen waarbij sprake is van zware omstandigheden zoals hoge druk, hoge temperaturen of corrosieve media, zijn gesmede kogelkranen vaak een betrouwbaardere keuze dan gegoten kleppen. In tegenstelling tot de meeste kogelkranen die gebruik maken van gietprocessen, verbeteren gesmede kleppen hun structurele sterkte en drukweerstand aanzienlijk door een unieke productiemethode. Kies een gesmede kogelkraan voor zware omstandigheden waarbij veiligheid, betrouwbaarheid en maximale sterkte niet onderhandelbaar zijn.

Producteigenschappen

• Materiaal van gesmeed staal: het kleplichaam, de kogel en de steel zijn allemaal gemaakt van hoogwaardig gesmeed koolstofstaal (A105) of gesmeed roestvrij staal (F304, F316), verwerkt door middel van nauwkeurig smeden om gietfouten te elimineren, wat een hoge sterkte en goede corrosieweerstand garandeert.

• Kogelkranen met een tap (vast) kogelontwerp bieden aanzienlijke voordelen bij hoge druk, operationele prestaties, slijtvastheid en veiligheid, waardoor ze geschikt zijn voor een verscheidenheid aan complexe bedrijfsomstandigheden.

• Flensverbinding: keurt ANSI-standaard flensverbinding goed voor naadloze aansluiting op pijpleidingsystemen, met eenvoudige installatie en betrouwbare afdichting.

• Betrouwbare afdichtingsprestaties: De klepzitting maakt gebruik van PTFE-, PEEK- of metalen afdichtingsmaterialen om een ​​lekkagevrije afdichting onder hoge druk en hoge temperaturen te garanderen.

• Brandveilig ontwerp: Voldoet aan de API 607-brandveiligheidsnormen, waardoor de afdichtingsprestaties behouden blijven, zelfs in extreme omstandigheden zoals brand, om de veiligheid van het systeem te garanderen.

• Antistatisch en uitblaasbestendig stuurpenontwerp: Uitgerust met antistatische apparaten en uitblaasbestendige stuurpennen om de elektrische veiligheid en operationele stabiliteit te verbeteren.

• Meerdere bedieningsmodi: Optionele handmatige bediening of geautomatiseerde bediening zoals pneumatische, elektrische of hydraulische actuatoren om te voldoen aan de vereisten van verschillende toepassingsscenario's.

• Ontwerp met lage stromingsweerstand: De gladde interne stromingsdoorgang vermindert de stromingsweerstand, waardoor het energieverbruik effectief wordt verlaagd en de systeemefficiëntie wordt verbeterd.

Technische specificaties

• Nominale diameter: 2"~40" (DN50 tot DN1000)

• Nominale druk: 150LB tot 900LB

• Werktemperatuur: -29℃ tot 425℃

• Materiaal: gesmeed staal (A105,F304,F316)

• Afdichtingsmaterialen: PTFE, RPTFE, PEEK, metalen afdichtingen

• Flensaansluiting volgens ASME B16.5-norm

• Bedieningsmodi: handmatig, pneumatisch, elektrisch, hydraulisch (optioneel)

• Ontwerpnormen: API 608, ASME B16.34

• Teststandaard: API 598

Toepassingsgebieden

• Olie en gas: Gebruikt in hogedrukolie-/gastransmissiepijpleidingen, raffinaderijen en aardgasverwerkingsfaciliteiten.

• Chemische industrie: Geschikt voor het hanteren van corrosieve media zoals zuren, logen en zoutoplossingen.

• Energie-industrie: toegepast op koelwatersystemen en stoompijpleidingen in energiecentrales.

• Waterbehandeling en gemeentelijke watervoorziening: Zorgt voor veiligheid van de waterkwaliteit en een stabiele werking van het systeem.

• Offshore Engineering: Presteert uitstekend in zeewateromgevingen, geschikt voor vloeistofregelsystemen op offshore-platforms en schepen.

Materialen van gesmede kogelkraanonderdelen

Belangrijkste afmetingen

Klasse 150LB                                                                                                                                                                                                                                   Eenheid: mm

Klasse 300LB                                                                                                                                                                                                                                 Eenheid: mm
