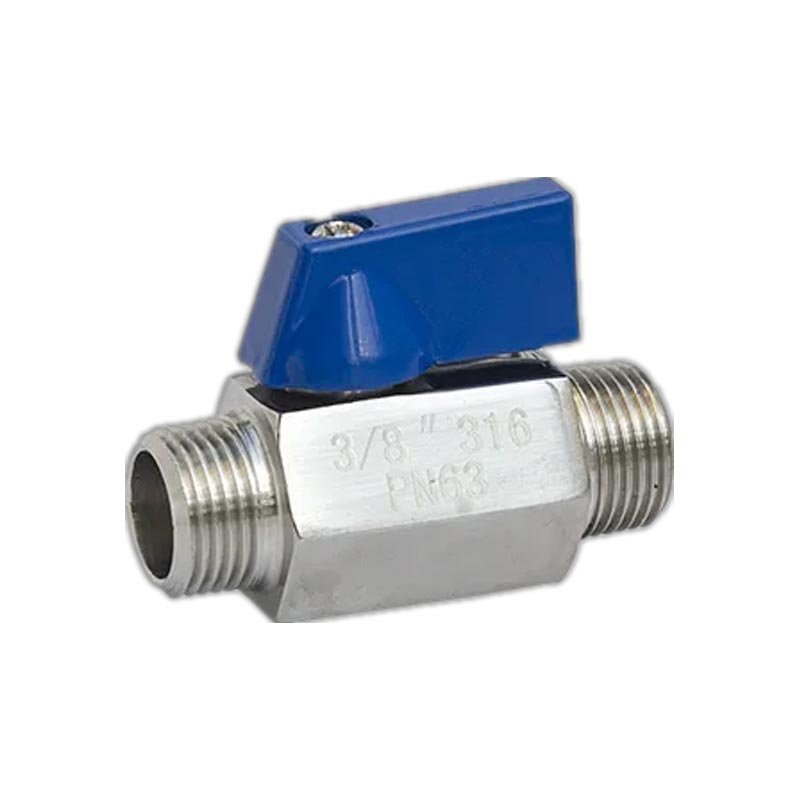

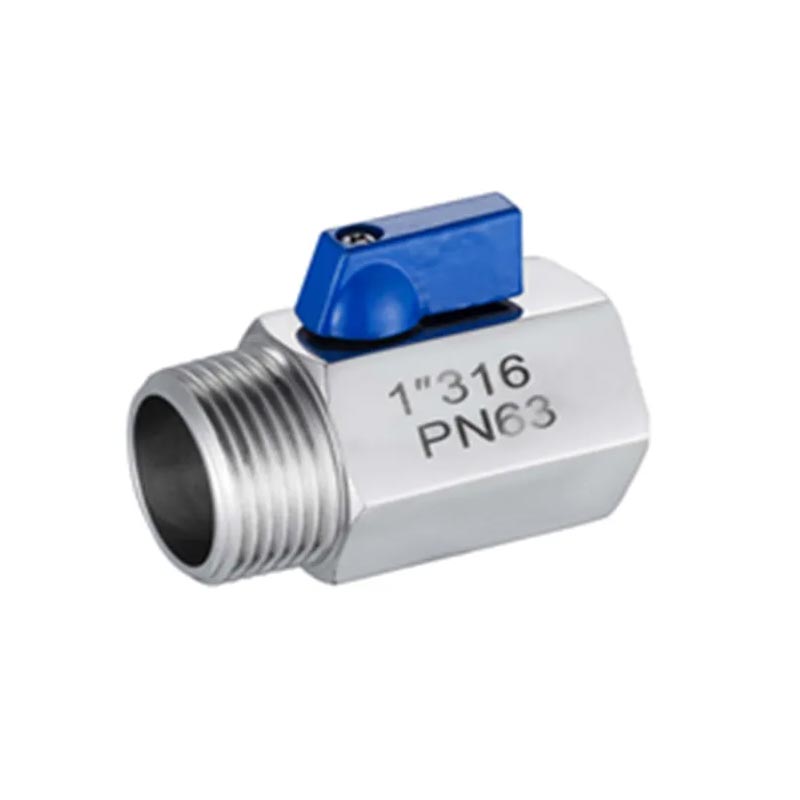

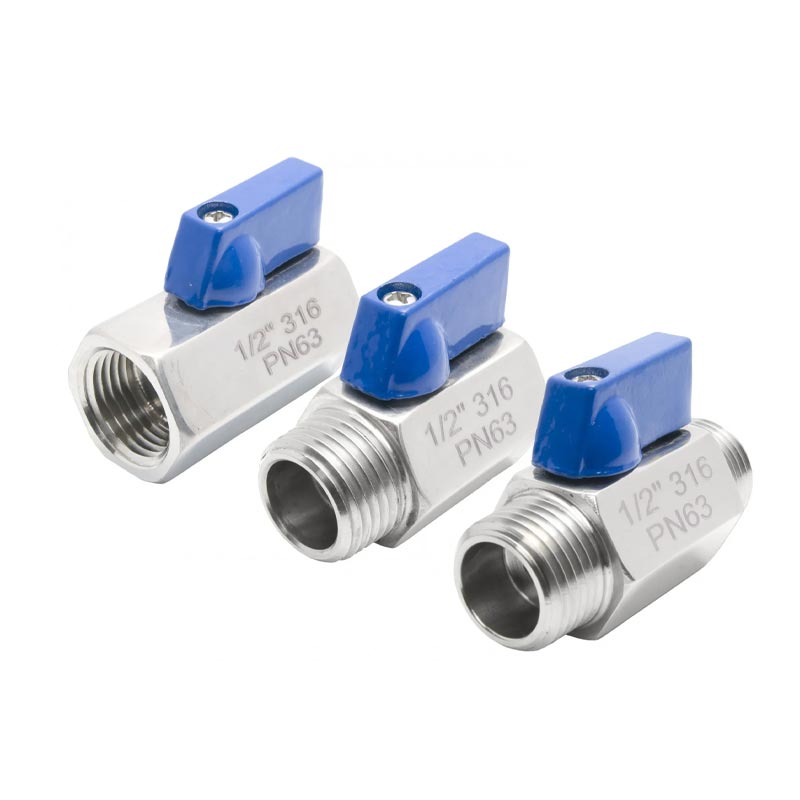

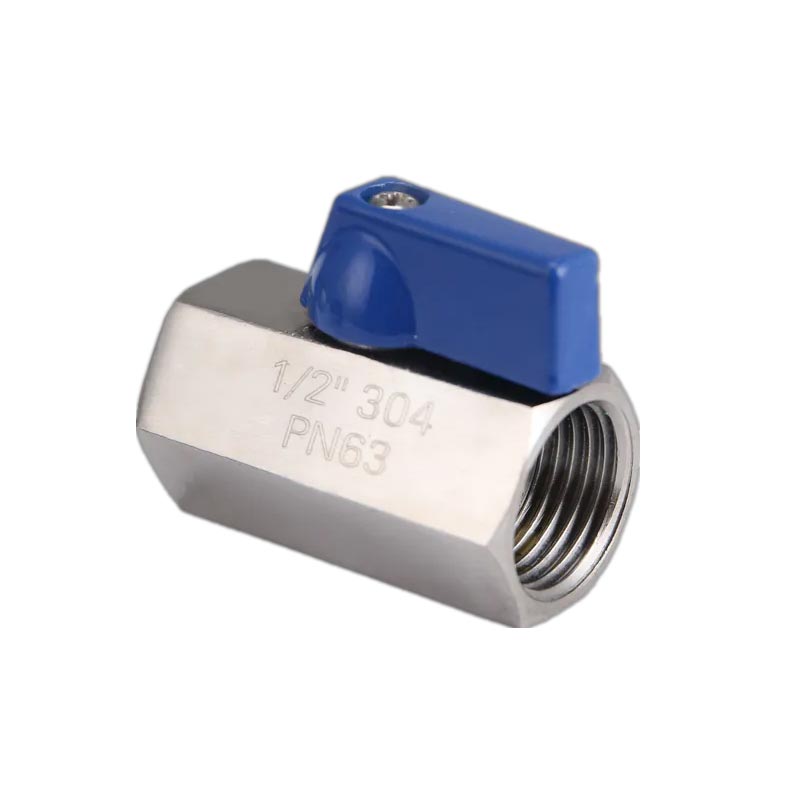

Mini-kogelkraan met roestvrijstalen schroefdraad

De JOEPAI mini-kogelkraan met roestvrijstalen schroefdraad is geen eenvoudige verkleinde versie van een standaard kogelkraan, maar een nauwkeurig bedieningselement dat speciaal is gebouwd voor compacte apparatuur en toepassingen met een laag debiet. Het is vervaardigd door middel van gietgieten met een integraal gevormd lichaam en dekt nominale boringgroottes van DN6 tot DN25 (1/8" tot 1") en is verkrijgbaar in zowel SS304- als SS316-materialen om aan verschillende eisen op het gebied van corrosieweerstand te voldoen. Terwijl de kernvoordelen van standaard kogelkranen behouden blijven (een snelle werking van 90°, een stromingsweerstand van bijna nul en een betrouwbare afdichting), worden hiermee aanzienlijke reducties in omvang, gewicht en installatievoetafdruk bereikt. Functies zoals een uitblaasbestendige steel voor operationele veiligheid, PTFE-zittingen voor langdurige lekvrije prestaties en ondersteuning voor meerdere schroefdraadstandaarden, waaronder NPT, BSPP en BSPT, zorgen voor flexibele integratie in wereldwijde leidingsystemen. Of het nu wordt gebruikt in laboratoriuminstrumenten, micro-luchtcompressoren, drinkwaterleidingen of automatiseringscontrolepanelen, de JOEPAI Mini-kogelkraan levert een stabiele, betrouwbare, industriële afsluitregeling, zelfs in de meest beperkte ruimte.

Wat is een roestvrijstalen mini-kogelkraan?

Een roestvrijstalen minikogelkraan verwijst doorgaans naar een kwartslagafsluiter met een nominale boring variërend van DN6 tot DN25 (1/8" tot 1"), vervaardigd met een 304 (CF8) of 316 (CF8M) roestvrijstalen behuizing.

De kernfunctie ervan is het openen of sluiten van de pijpleiding door een bolvormige bal met een rond doorgaand gat te draaien. Het behoort tot de categorie afsluitkleppen, niet tot de regelkleppen.

Vergeleken met standaard kogelkranen biedt het een diepgaande optimalisatie wat betreft installatieruimte, gewicht, kosten en bedieningskoppel, waardoor het bijzonder geschikt is voor integratie in modulaire apparatuur en compacte leidingsystemen.

Toepassingsscenario's

Precisie-instrumenten voor laboratoria: Aan/uit-regeling voor gas- of microvloeistofvolumes, waarbij een laag dood volume en nulverontreiniging vereist is.

Micro-luchtcompressoren en pneumatische systemen: Hoogfrequent fietsen met laag koppel en lange levensduur.

Drinkwater en zuiver waterapparatuur: 316L materiaal met gepolijste interne boring voorkomt uitloging van zware metalen.

Chemische analysatoren en farmaceutische apparatuur: Corrosiebestendige afdichtingen compatibel met diverse zwakke zuren en logen.

In de subtiele aspecten van de industriële productie en het dagelijks leven zijn die er wel vaak verborgen sleutelcomponenten die efficiëntie en kwaliteit bepalen - Mini-kogelkraan met roestvrijstalen schroefdraad. Als een belangrijk lid van vloeistof besturingssystemen is onze minikogelkraan uitgegroeid tot een onmisbaar onderdeel van de moderne industrie met zijn voortreffelijke structuur, efficiënte prestaties en een breed scala aan toepassingen. Dit artikel zal verdiep je in het werkingsprincipe van mini-kogelkranen.

Werkingsprincipe

Mini-kogelkraan met roestvrijstalen schroefdraad is, zoals de naam al doet vermoeden, een soort kogelkraan compact van formaat en structuur. Het werkingsprincipe is vergelijkbaar met dat van een gewone kogelkraan, waarbij het kernonderdeel een kogel met een doorgaand gat is (een klepkogel genoemd), die wordt gedraaid om de klep te openen en te sluiten.

Wanneer het doorgaande gat op de bol is uitgelijnd met de inlaat en uitlaat van de klep, de vloeistof kan soepel passeren en de klep staat open; Aan integendeel, wanneer de bol 90 graden draait, is het doorgaande gat gesloten door de afdichtingsvlakken aan beide zijden van het kleplichaam wordt de vloeistof afgesneden uitgeschakeld en de klep is gesloten.

Deze eenvoudige rotatieactie is niet alleen eenvoudig te bedienen, maar heeft ook uitstekende afdichtingsprestaties, waardoor het een ideaal product is keuze voor het regelen van de vloeistofstroom.

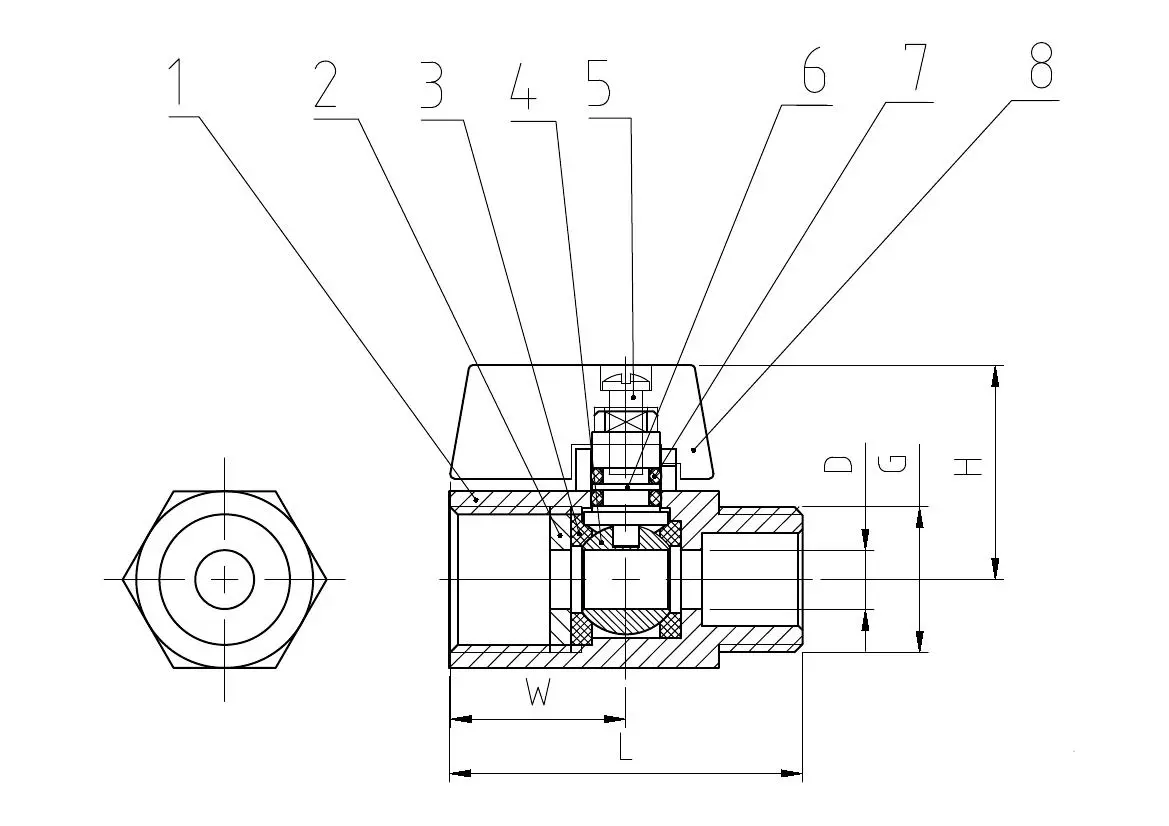

Belangrijkste onderdelen en materialen

Belangrijkste afmetingen

Veelgestelde vragen

1. Wat is de maximale werkdruk voor deze mini-kogelkraan?

Geschat op 1000 WOG (PN63), geschikt voor water-, olie-, gas- en de meeste vloeistofsystemen met lage tot gemiddelde druk.

2. Hoe kiezen tussen SS304 en SS316?

SS304 (CF8) — Geschikt voor algemene water-, olie- en gastoepassingen.

SS316 (CF8M) — Aanbevolen voor omgevingen die chloriden, zeewater of zure media bevatten en superieure corrosieweerstand bieden.

3. Welke draadstandaarden worden ondersteund?

NPT, BSPP, BSPT worden allemaal ondersteund. Geef uw voorkeur aan bij het plaatsen van een bestelling.

4. Wat is het werktemperatuurbereik?

Standaardbereik: -20°C tot 200°C (-4°F tot 392°F). De PTFE-zitting zorgt voor een stabiele afdichting over het hele assortiment.

Voor omstandigheden met hoge temperaturen zijn PPL-stoelen verkrijgbaar, die bestand zijn tegen temperaturen tot 300°C.

5. Is het geschikt voor drinkwatersystemen?

Ja. De materiaalcombinatie SS316L + PTFE is geschikt voor drinkwaterleidingen.

6. Biedt u OEM- of ODM-aanpassing aan?

Ja. Aanpassingen omvatten handgreepstijlen, lichaamsgravure, lengteafmetingen en draadtypen.

Geef uw tekeningen of specificaties door en ons engineeringteam zal binnen 24 uur reageren met een technische oplossing.
