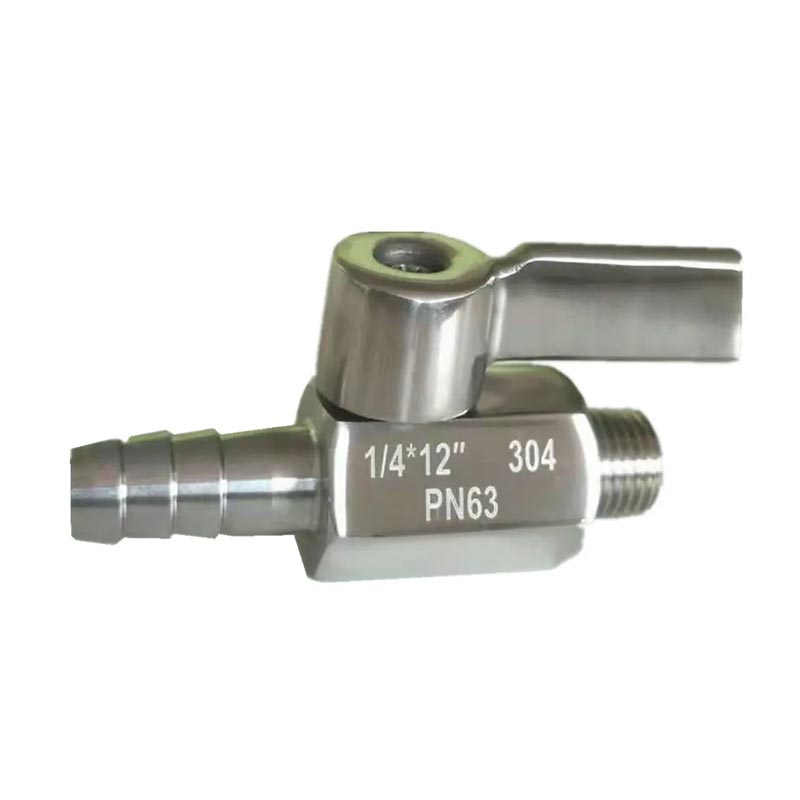

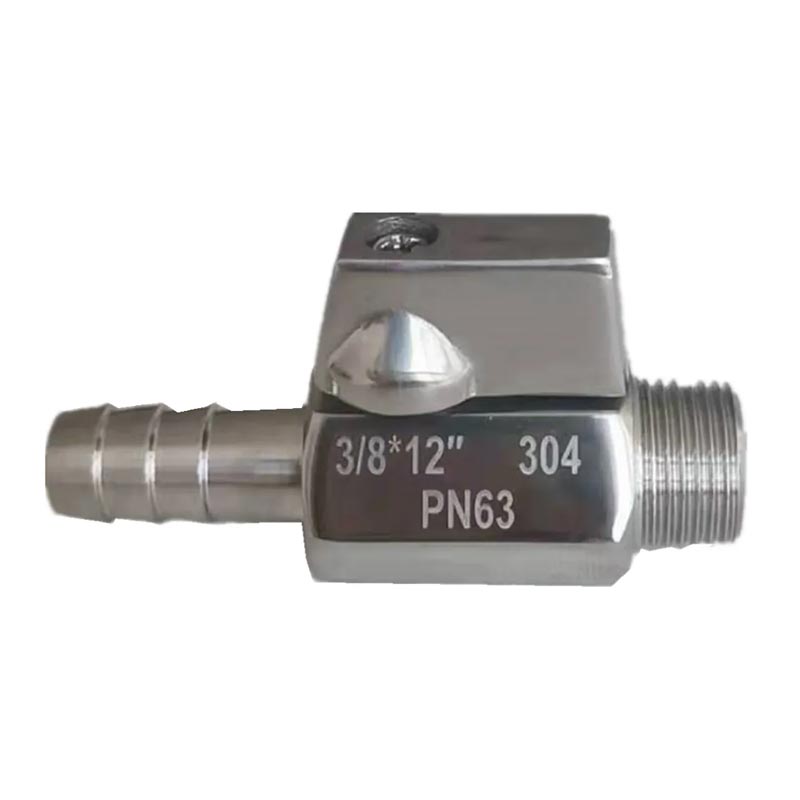

De JOEPAI roestvrijstalen mini-kogelkraan met schroefdraadnippel dient als een nauwkeurig ontworpen brug tussen stijve leidingsystemen met schroefdraad en flexibele slangverbindingen. Deze klep is ontworpen en vervaardigd in onze ISO-gecertificeerde fabriek en is een onmisbaar onderdeel voor middelgrote en kleinschalige flow control-toepassingen in instrumentatie, medische apparatuur, micropompen en industriële precisiesystemen.
| Functie | Specificatie |
| Ontwerpfunctie |
Uitblaasbestendig stuurpenontwerp |
| Productie |
Volledig silicasol-investeringsgietwerk |
| Poorttype |
Gereduceerde poort |
| Operatie |
Met hendel bediend, kwartslag |
| Maatbereik |
1/8" – 3/4" (DN6 – DN20) |
| Materiaalopties |
SS304 (CF8) / SS316 (CF8M) |
| Drukclassificatie |
1000WOG / 1000 PSI / PN63 |
| Materiaal zitting |
PTFE / RPTFE / PPL |
| Finish |
Oppervlak polijsten |
| Werktemperatuur |
-20℃-232℃ |
| Geschikte media |
Water, olie, gas, lucht |
| Ontwerpstandaard |
ASME B16.34 |
| Uiteinden met schroefdraad |
ANSI B1.20.1 (NPT), BS21 (BSP/BSPT), DIN 259/2999, ISO 228/7-1, JIS B0203 |
| Inspectie en testen |
API 598 / MSS SP-110 / EN 12266 |
1. Geïntegreerde dual-end-aansluiting: buitendraad + slangpilaar met meerdere nokken in één lichaam. Verwijder extra adapters, verminder potentiële lekverbindingen en stuklijstkosten.
2.Compacte precisie gegoten roestvrijstalen behuizing, PN63 hogedrukclassificatie, ideaal voor beperkte ruimte in machinekasten.
3.SS304/SS316 als standaardmateriaal, optionele SS304L/SS316L; hogere corrosieweerstand dan messing miniventielen voor gas, water, lichte chemische media.
4. Gecombineerde metrische weerhaak en imperiale draadmaat, compatibel met wereldwijde standaard stijve buizen en flexibele rubber / PU-slang.
5. Pasklaar ontwerp, sluit de schroefdraadpoort van de apparatuur en flexibele slangen rechtstreeks aan, waardoor montagetijd voor OEM-fabrikanten wordt bespaard.
6.Permanente lasermarkering van maat, materiaal en drukklasse voor eenvoudig voorraadbeheer en inspectie in het buitenland.
De JOEPAI Mini-kogelkraan met roestvrijstalen schroefdraadnippel wordt vertrouwd in diverse industrieën en toepassingen:
Industrieel en productie
-Pneumatische besturingssystemen en instrumentatiepanelen
-Hydraulische en smeersystemen
-Procesapparatuur en op skids gemonteerde assemblages
Medisch en laboratorium
-Medische apparaten en analytische instrumenten
- Laboratoriumgas- en vloeistofcontrole
-Farmaceutische verwerkingsapparatuur
Water & Milieu
-Waterbehandelings- en distributiesystemen
-Irrigatie en landbouwapparatuur
-Ontziltingsinstallaties
Olie, gas en chemicaliën
- Brandstof- en gasbehandelingssystemen
-Chemische injectie- en bemonsteringspunten
- Corrosieve mediacontrole
JOEPAI biedt uitgebreide OEM-aanpassingsdiensten voor onze mini-kogelkraan met roestvrijstalen nippelslang met schroefdraad. We begrijpen dat elke toepassing unieke vereisten heeft, en ons engineeringteam staat klaar om oplossingen te leveren die exact overeenkomen met uw specificaties.

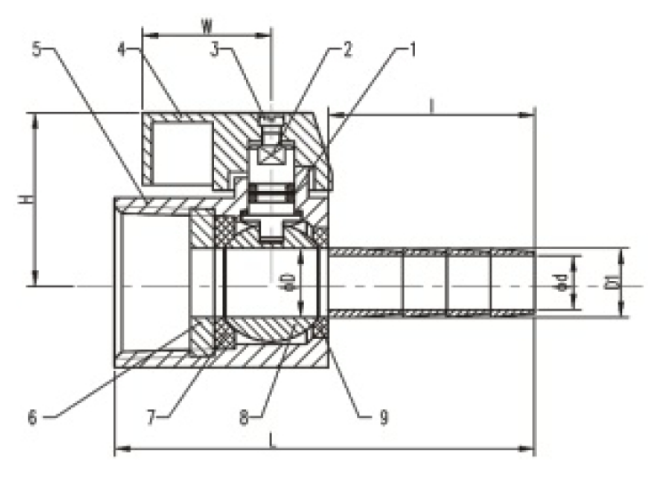

| NEE. | DEELNAAM | MATERIAAL | |
| 1 | O-RING | NBR | NBR |
| 2 | STANG | SS304 | SS316 |
| 3 | BOUT | SS304 | SS304 |
| 4 | HENDEL | ALUMIMUMLEGERING/CF8 | ALUMINIUMLEGERING/CF8 |
| 5 | LICHAAM | CF8 | CF8M |
| 6 | GLB | CF8 | CF8M |
| 7 | KOGELZETEL(A) | PTFE | PTFE |
| 8 | BAL | SS304 | SS316 |
| 9 | KOGELZETEL(B) | PTFE | PTFE |
| Maat | 1/8" 1/4" 3/8" | 1/2” | 3/4” | ||||||||
| D | 7 | 7 | 7 | 7 | 9.2 | 9.2 | 9.2 | 9.2 | 9.2 | 15 | 15 |
| H | 26.5 | 26.5 | 26.5 | 26.5 | 28.3 | 28.3 | 28.3 | 28.3 | 28.3 | 32 | 32 |
| W | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 | 22.8 |
| L | 48.5 | 48.5 | 48.5 | 50.5 | 52.5 | 54.5 | 58.5 | 58.5 | 59 | 66 | 69 |
| d | 5 | 5 | 5 | 6.5 | 5 | 6.5 | 8 | 9 | 9.5 | 10 | 12.5 |
| l | 18.5 | 18.5 | 18.5 | 20.5 | 18.5 | 20.5 | 25 | 25 | 25 | 25 | 28 |
| D1 | φ7 | φ8 | φ10 | φ12 | φ8 | φ10 | φ12 | φ14 | φ16 | φ16 | φ20 |
Opmerking: Variaties zijn afhankelijk van de schroefdraadconfiguratie en het type uiteinde. Raadpleeg specifieke producttekeningen voor de exacte afmetingen.
Uitstekende productie
-ISO 9001:2015 gecertificeerde productiefaciliteit
-State-of-the-art productielijnen voor het gieten van silicasol-investeringen
- Eigen precisiebewerkings- en assemblagemogelijkheden
- Uitgebreide kwaliteitscontrole van grondstof tot eindproduct
Naleving van de industrie
-Ontwerpnormen: ASME B16.34
-Inspectie en testen: API 598, MSS SP-110, EN 12266
-Materiaalcertificeringen op aanvraag beschikbaar
Wereldwijd bereik en ervaring
-Jarenlange ervaring in de productie en export van industriële kleppen
-Vertrouwd door klanten in Noord-Amerika, Europa, Azië en het Midden-Oosten
-Bewezen track record in klepoplossingen voor diverse industrieën
Kwaliteitsbetrokkenheid
-100% druktest op elke klep
-Materiaalverificatie en traceerbaarheid
-Rigoureuze dimensionale inspectie
- Toewijding aan continue verbetering
Klantgerichte service
-Responsieve technische ondersteuning en applicatie-engineering
-Flexibele bestelhoeveelheden, van monster tot bulk
- Tijdige levering en betrouwbare logistiek
-After-sales ondersteuning en garantie
A: Een roestvrijstalen minikogelkraan wordt vaak gebruikt voor het regelen van water, olie, gas en andere vloeistoffen in compacte leidingsystemen, apparatuur en automatiseringstoepassingen.
A: SS316 biedt betere corrosieweerstand vanwege het molybdeengehalte, waardoor het geschikt is voor chemische, maritieme en zware omgevingen. SS304 wordt veel gebruikt voor algemene industriële toepassingen.
A: We bieden verschillende draadnormen, waaronder NPT, BSP, DIN, ISO228 en JIS om aan verschillende internationale leidingvereisten te voldoen.
EEN: Ja. OEM-aanpassingsopties omvatten materialen, draadtypen, maten, oppervlaktebehandeling en logomarkering.
A: Het is geschikt voor water, olie, gas en andere compatibele industriële vloeistoffen binnen het gespecificeerde druk- en temperatuurbereik.
