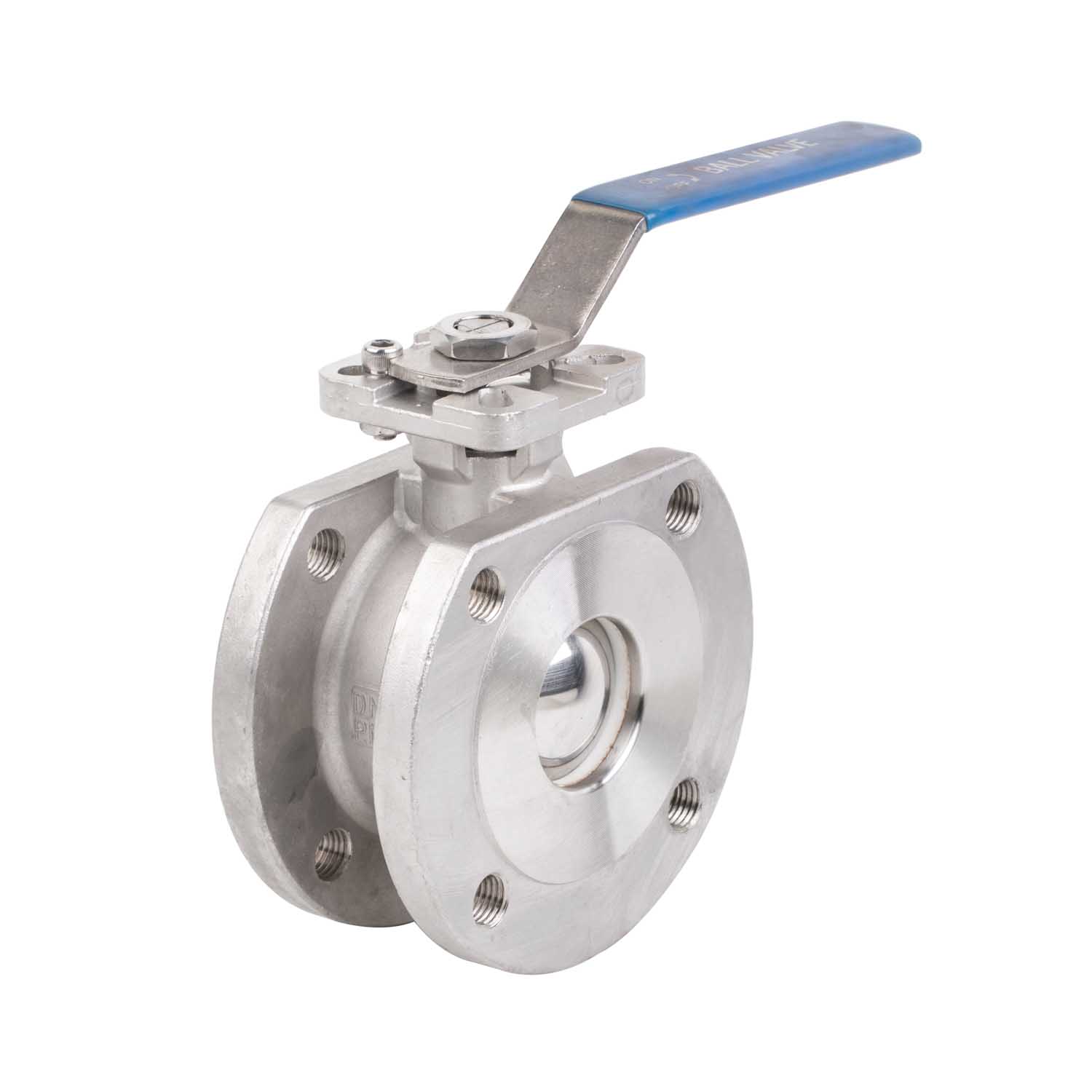

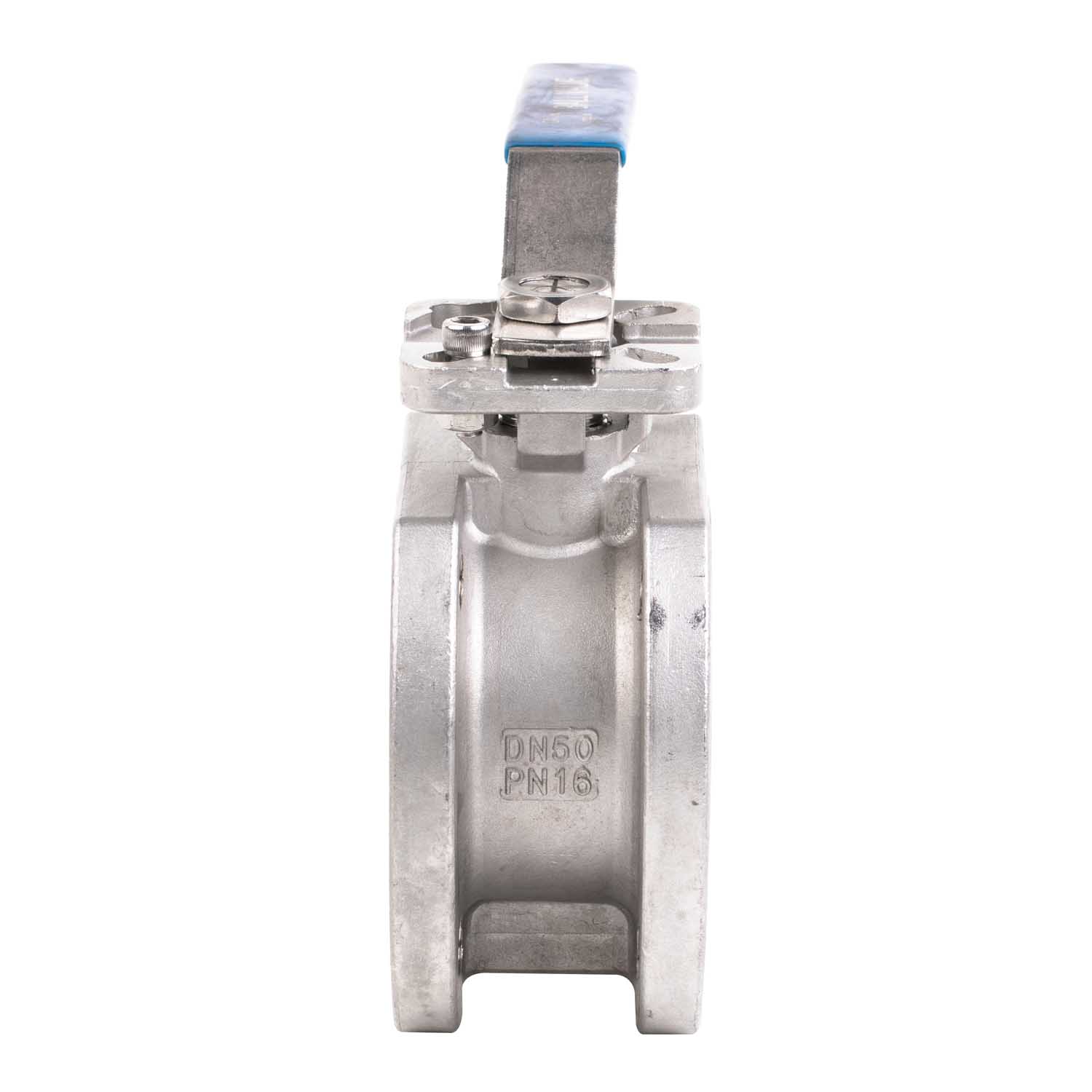

Fabrikant JOEPAI produceerde monoblokkogelkranen van het wafertype met ISO 5211 directe montagepad en zijn compacte vloeistofregelapparaten die rechtstreeks tussen pijpflenzen worden geklemd, ideaal voor beperkte ruimte en gewichtsgevoelige toepassingen zoals offshore olieplatforms en chemische verwerkingsfabrieken. Met een handmatige rotatie van 90° bieden deze kleppen uitstekende afdichtingsprestaties, een hoge stroomcapaciteit, lage stromingsweerstand en een lange levensduur. Ze zijn geschikt voor gas, vloeistof, stoom, rioolwater en vezelige media. JOEPAI integreert precisiegiettechnologie met strikte kwaliteitscontrole, ondersteund door ISO 9001-certificering en wereldwijde export. Met een sterke productiecapaciteit zorgt JOEPAI voor een betrouwbare levering voor veeleisende industriële projecten.
DRUK: PN16
VAN FACE-TO-FACE: GB/T12221-1989
AFMETINGEN FLENSEIND: GB/T9113
ONTWERP: GB/T12237-1989
TEST: GB/T13927-1992
MATERIAALSTANDAARD: S45C/ASTM A216 GR-WCB/DIN1.00619
SS316/ASTM A351 GR-CF8M/DIN1.4408
SS304/ASTM A351 GR-CF8/DIN1.4308
1. Compact en ruimtebesparend ontwerp
De Wafer-type monoblokkogelkranen met ISO 5211 directe montagepad hebben een compacte structuur die aanzienlijk minder ruimte in beslag neemt in de pijpleiding - tot 30-50% minder ruimte dan traditionele flens-tot-flens kogelkranen. Dit maakt het ideaal voor installaties met beperkte ruimte.
2. Geen verbinding tussen lichaam en deksel – verminderd risico op lekkage
In tegenstelling tot conventionele kogelkranen heeft het monoblokhuis uit één stuk geen verbinding tussen het huis en het deksel, waardoor potentiële lekpaden worden geëlimineerd en de veiligheid en betrouwbaarheid van het systeem worden vergroot.
3. Compatibiliteit met flexibele actuatoren

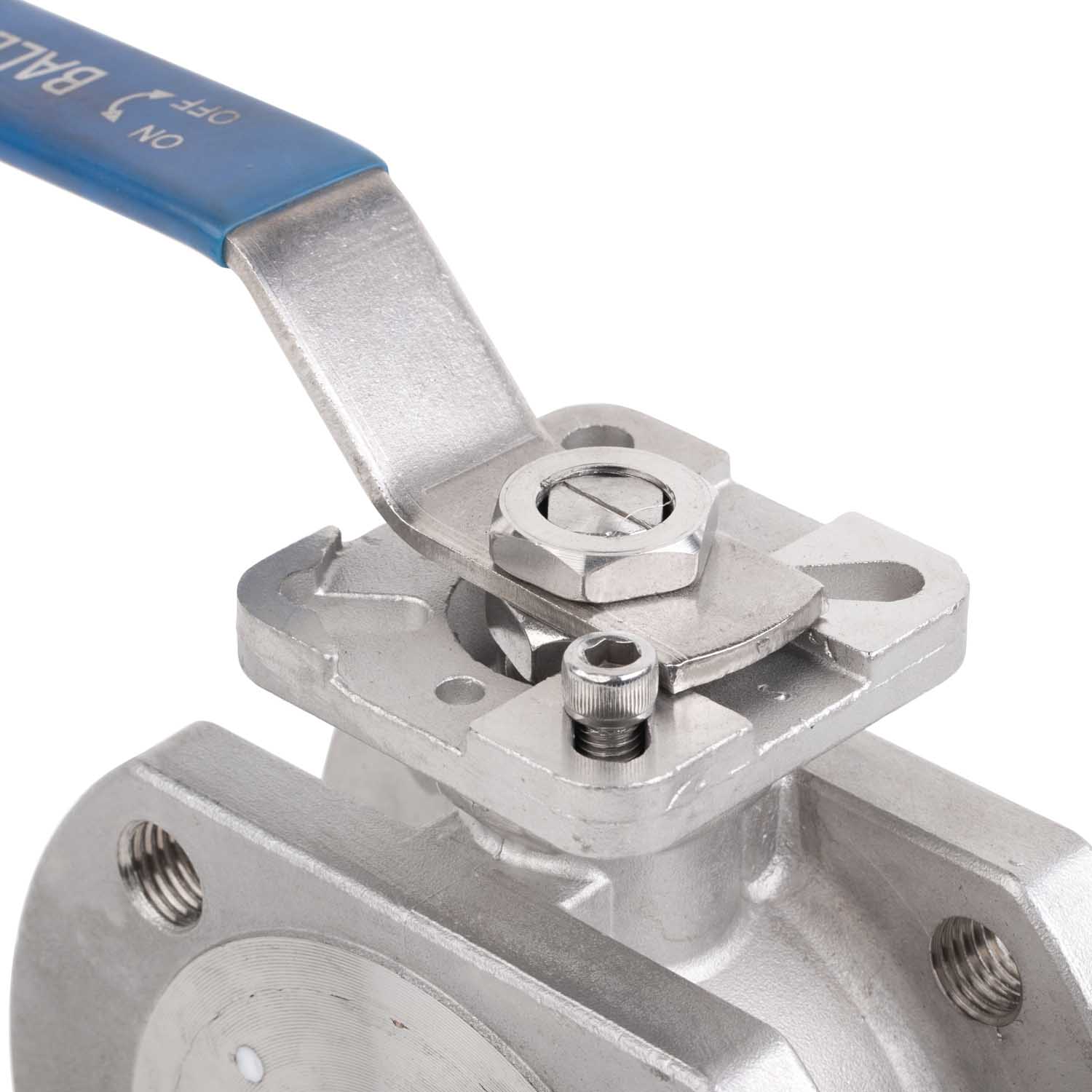

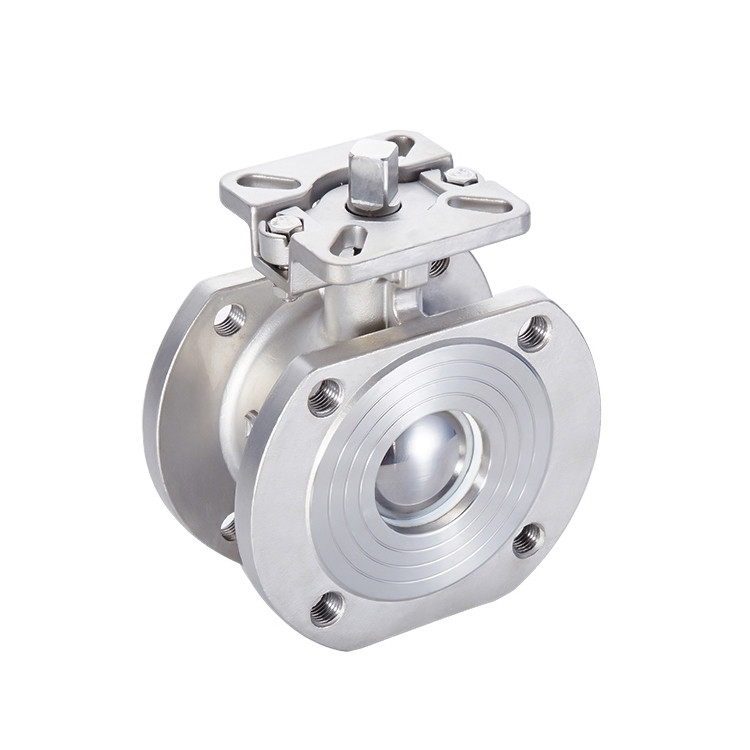

Uitgerust met ISO 5211 directe bovenflenzen, kan de klep naadloos worden geïntegreerd met pneumatische, elektrische of hydraulische actuatoren, naast handmatige bediening met hendels.
| Nee. | Onderdeelnaam | Materiaal |
| 1 | Lichaam | WCB/CF8/CF8M |
| 2 | Kap | WCB/CF8/CF8M |
| 3 | Zitplaats | PTFE |
| 4 | Bal | SS304/SS316 |
| 5 | Stang | SS304/SS316 |
| 6 | Pakking | PTFE |
| 7 | O-ring | VITON |
| 8 | Verpakking | PTFE |
| 9 | Klier | SS/SUS304 |
| 10 | Stammoer | SS/SUS304 |
| 11 | Hendel | SS |
| 12 | Stoppen | SS/SUS304 |
|
NPS
|
L
|
D
|
H
|
H1
|
D1
|
D2
|
D3
|
N-ØM
|
T-F
|
|
1/2"
|
34
|
14
|
55
|
8
|
45
|
65
|
88
|
4-M12
|
9-2
|
|
3/4"
|
37
|
20
|
60
|
8
|
57
|
75
|
98
|
4-M12
|
11-2
|
|
1"
|
44
|
24
|
67
|
11
|
66
|
85
|
112
|
4-M12
|
14-2
|
|
1 1/4"
|
55
|
28
|
80
|
11
|
77
|
100
|
127
|
4-M16
|
15-2
|
|
1 1/2"
|
64
|
36
|
85
|
14
|
90
|
110
|
144
|
4-M16
|
18-2
|
|
2"
|
80
|
48
|
87
|
14
|
102
|
125
|
161
|
4-M16
|
20-2
|
|
2 1/2“
|
102
|
62
|
103
|
17
|
125
|
145
|
188
|
4-M16
|
20-2
|
|
3”
|
120
|
76
|
121
|
17
|
140
|
160
|
197
|
8-M16
|
20-2
|
|
4“
|
152
|
93
|
130
|
17
|
160
|
180
|
218
|
8-M16
|
20-2
|
