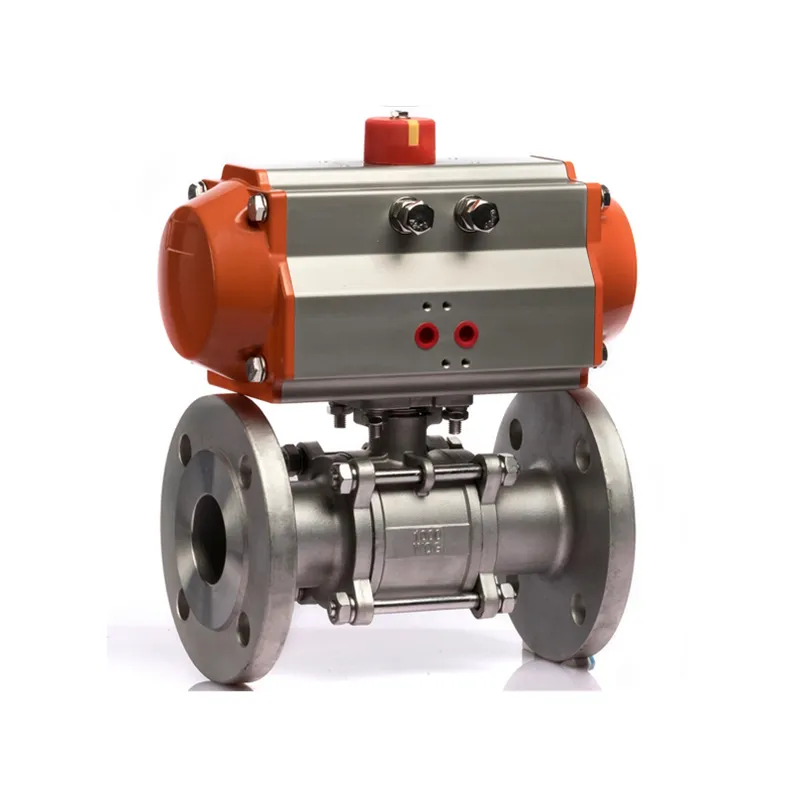

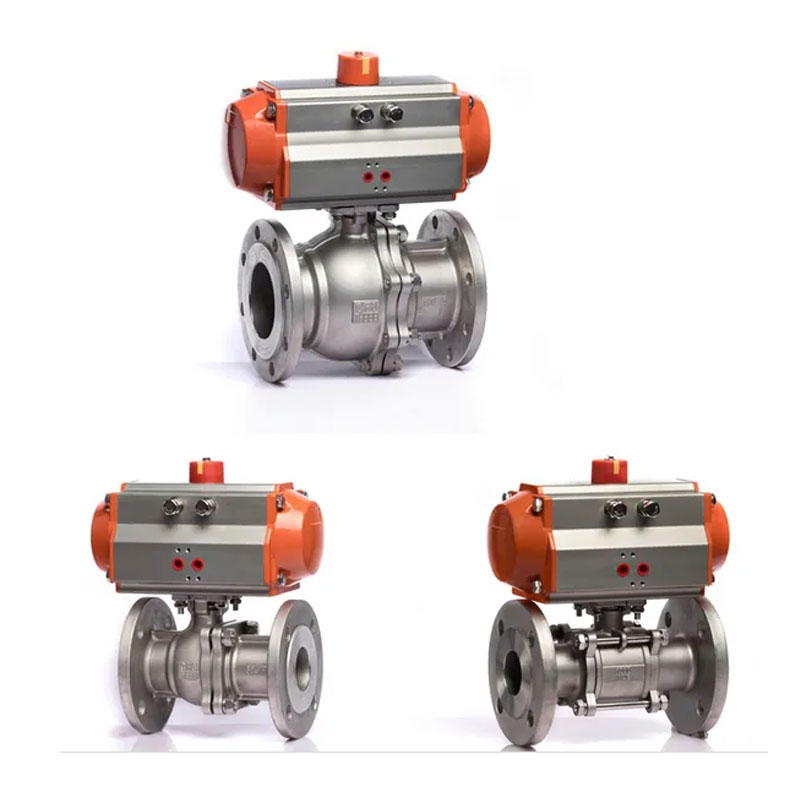

Wenzhou Joepai Valve Co., Ltd. is een leverancier die ontwerp, R&D, productie en verkoop. De 3PC flenskogelkraan met pneumatische aandrijving Geproduceerd PN40 wordt geproduceerd in overeenstemming met internationale normen API, ANSI, JIS, ISO, DIN, GOST, BS en binnenlandse normen JB, GB.
Het bedrijf beschikt ook over CAD-klepontwerp, UG driedimensionale modellering en kwaliteitscontrole- en testcentra. Krachtige productieapparatuur en perfecte testmethoden kunnen de productkwaliteit effectief verbeteren en effectief de belangen van klanten beschermen.
Welkom binnenlandse en buitenlandse klanten om oprecht samen te werken en te creëren schittering samen!
De driedelige flenskogelklepstructuur maakt directe online-aansluiting mogelijk inspectie en onderhoud van kleppen die op pijpleidingen zijn geïnstalleerd, effectief het verminderen van de uitvaltijd van apparaten en het verlagen van de kosten.
De wigvormige afdichtingsstructuur van de driedelige kogelkraan is gebaseerd op de mechanische kracht geleverd door de klepsteel om de kogelwig op de klep te drukken klepzitting voor afdichting, zodat de afdichtingsprestaties van de klep gewaarborgd zijn niet beïnvloed door veranderingen in het drukverschil in de pijpleiding, en betrouwbare afdichting prestaties zijn gegarandeerd onder verschillende werkomstandigheden.
Het ontwerp met één zitting van deze serie kogelkranen elimineert het probleem van abnormale drukstijging die het gebruik van het medium in de klepkamer beïnvloedt.
De driedelige Amerikaanse standaard kogelkraan heeft een ontwerp met laag koppel en een structureel ontworpen steel die gemakkelijk kan worden geopend en gesloten met slechts een klein handvat; De wrijvingsloze openings- en sluitfunctie lost het probleem op van traditionele kleppen die de afdichting beïnvloeden als gevolg van onderlinge wrijving tussen de afdichtingen oppervlakken.
| DRUK | PN40 |
| AFMETINGEN VAN FACE-TO-FACE | GB/T12221-1989 |
| FLENS EINDAFMETINGEN | GB/9113 |
| ONTWERP | GB/T12237-1989 |
| TEST | GB/T13927-1992 |
| MATERIAAL STANDAARD | S45C/ASTM A216 GR-WCB/DIN1.00619 |
| SS316/ASTM A351 GR-CF8M/DIN1.4408 | |
| SS304/ASTM A351 GR-CF8/DIN1.4308 |
| 1 | Zeskantmoer | SS304/SS | 9 | Stuwkracht wasmachine | PTFE |
| 2 | Bout | SS304/SS | 10 | Verpakking | PTFE |
| 3 | Bout sluitring | SS304/SS | 11 | Klier | SS304/SS |
| 4 | Lichaam | WCB/CF8M/CF8 | 12 | Hendel | SS304/SS |
| 5 | Kap | WCB/CF8M/CF8 | 13 | Veerring | SS304/SS |
| 6 | Zitplaats | PTFE | 14 | Stammoer | SS304/SS |
| 7 | Bal | SS316/SS304/SS | 15 | Kunststof deksel | Plastic |
| 8 | Stang | SS316/SS304/SS |
| NPS | DN | d | D | D1 | D2 | T | f | L | W | H | Zd |
| 1/2" | 15 | 15 | 45 | 65 | 95 | 16 | 2 | 130 | 125 | 75 | 4-14 |
| 3/4" | 20 | 20 | 58 | 75 | 105 | 16 | 2 | 150 | 125 | 85 | 4-14 |
| 1" | 25 | 25 | 68 | 85 | 115 | 16 | 2 | 160 | 125 | 95 | 4-14 |
| 11/4" | 32 | 32 | 78 | 100 | 140 | 18 | 2 | 180 | 135 | 100 | 4-18 |
| 11/2" | 40 | 38 | 88 | 110 | 145 | 18 | 3 | 193.5 | 165 | 100 | 4-18 |
| 2" | 50 | 50 | 102 | 125 | 160 | 18 | 3 | 225 | 170 | 135 | 4-18 |
| 21/2" | 65 | 65 | 122 | 145 | 185 | 20 | 3 | 290 | 170 | 135 | 4-18 |
| 3" | 80 | 76 | 138 | 160 | 200 | 20 | 3 | 310 | 240 | 135 | 8-18 |
| 4" | 100 | 100 | 158 | 180 | 220 | 20 | 3 | 350 | 245 | 140 | 8-18 |
