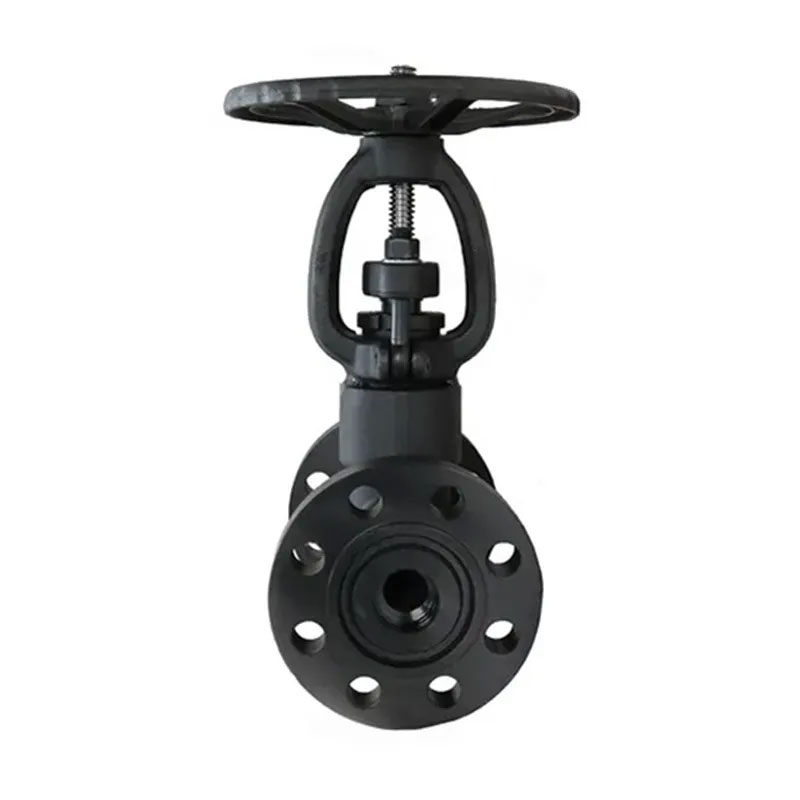

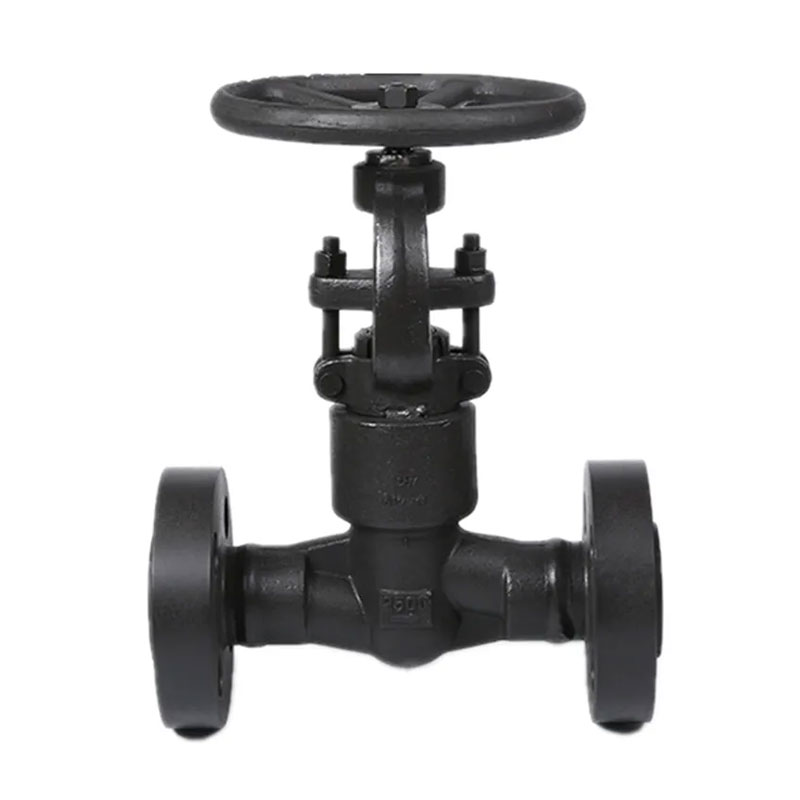

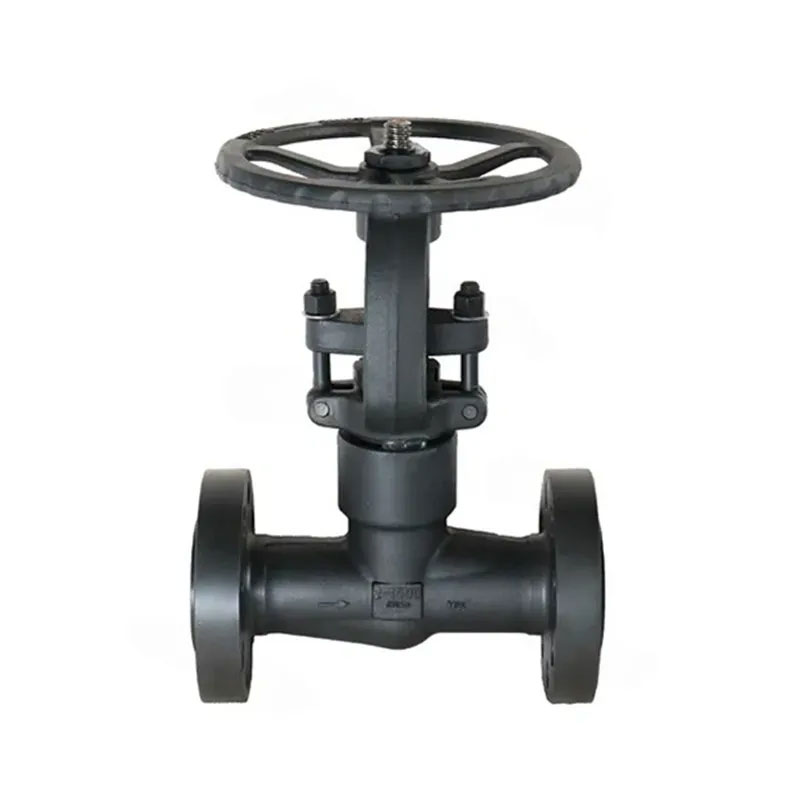

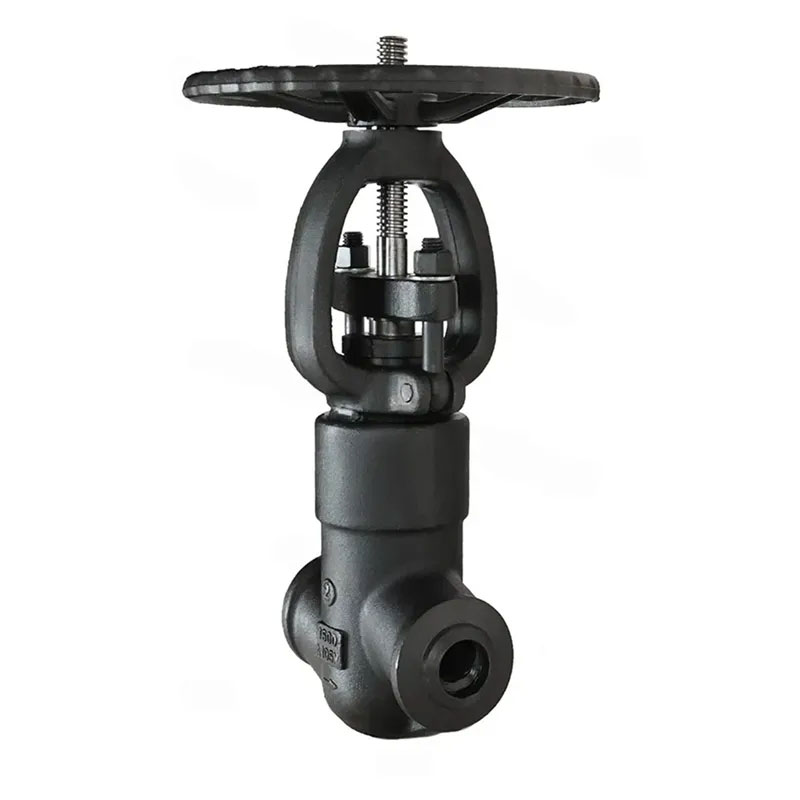

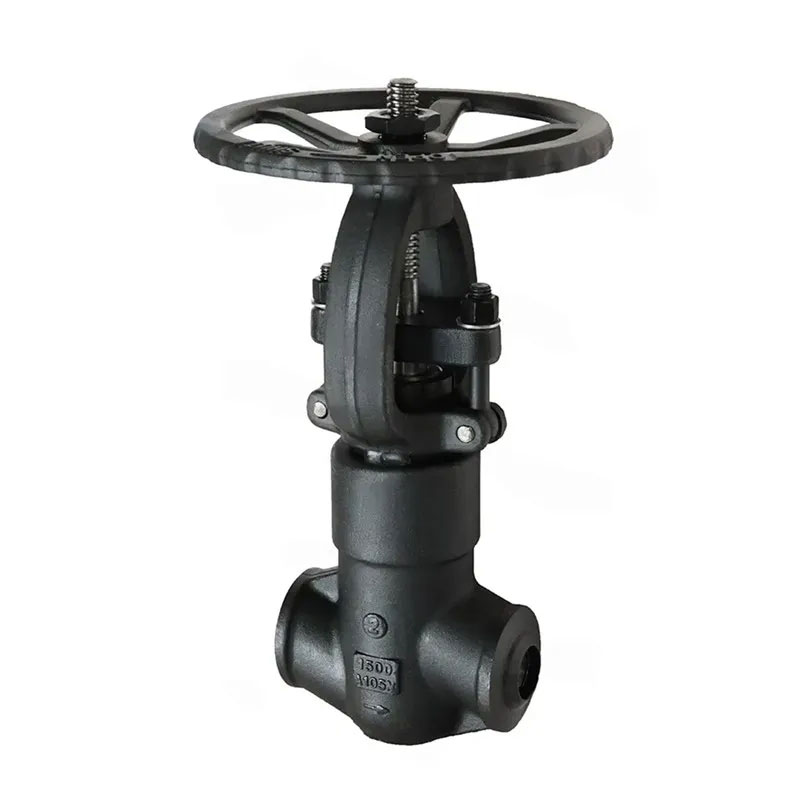

De gesmede flengerde drukafdichtingsklep van Joepai, gemaakt in China, maakt de installatie eenvoudiger. Ontworpen om hoge drukomstandigheden aan te kunnen, is deze klep ideaal voor industrieën zoals olie en gas, stroomopwekking en petrochemicaliën. In deze sectoren, waar een hoge drukvloeistofregeling cruciaal is, zorgt de druk van de klep - afdichtingsontwerp voor betrouwbare werking. Het kan een strakke afdichting behouden, zelfs onder extreme drukverschillen, het voorkomen van lekken en het waarborgen van de systeemveiligheid. Deze wereldklep biedt een keuze uit gesmede staal A105N, F304 of F316 roestvrijstalen materialen. A105N biedt uitstekende sterkte voor algemene industriële toepassingen. F304 is geschikt voor matig corrosieve omgevingen, terwijl F316 verbeterde corrosieweerstand biedt in zeer agressieve instellingen zoals chemische planten en mariene installaties. Deze veelzijdigheid maakt het aanpasbaar aan een breed scala van industrieën.
1. Ontwerp - API 602 / BS 5352 / ASME B16.34
2. EENDE FLANG - ASME B16.5
3.BW End - ASME B16.25
4.SW End - ASME B16.11
5. Schreef -uiteinden - ASME B1.20.1
6.Test - API598
7.Special-Nace MR-01-75
1. Bolted Bonnet, gelaste motorkap of drukafdichting Bonnet
2. Plug -type schijf/conische schijf
3. Volle poort of conventionele poort
4.Outside Screw en Yoke (OS & Y), Rising STEM
5. Uitgebonden motorkap voor cryogene diensten
6. Materiaal: Body-A105/F11/F22/F304/F316/F316L/F51/F53/F321 etc.
7.DICS en stengel: A105/F11/F22/F304/F316/F316L/F51/F53/F321/F410/13CR.ETC.ETC.etc
8.Operatie: handwiel
9.offshore /olie /gas /chemisch /petrochemisch pulp /papier /water /afvalwater
/Marine
| Druk | 150lb | 300lb | 600lb | 900lb | 1500lb | 2500lb | |
| Krachttests | 3.0 | 7.5 | 15.4 | 23.0 | 37.5 | 63.0 | MPA |
| Zeehondentest | 2.2 | 5.5 | 11.2 | 16.9 | 27.5 | 46.2 | |
| Luchttesten | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
| NEE | NAAM | CS naar ASTM | Wat betreft astm | SS naar ASTM | |
| Type A105 | Type F22 | Type F304 (L) | Type F316 (l) | ||
| 1 | LICHAAM | A105 | A182 F22 | A182 F304 (L) | A182 F316 (L) |
| 2 | PAKKING | Golde SS+grafiet | SS+PTFE | ||
| 3 | BOUT | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 4 | PIN | A276 420 | A276 304 | ||
| 5 | Pakklier | A276 410 | A182 F304 (L) | A182 F316 (L) | |
| 6 | BOUT | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 7 | MOER | A194 2H | A194 4 | A194 8 | A194 8m |
| 8 | MOER | A276 410 | |||
| 9 | MOER | A194 2H | A194 4 | A194 8 | A194 8m |
| 10 | NAAMBORD | Ss | |||
| 11 | Handwiel | A197 | |||
| 12 | KLIER | A216 WCB | A351 CF8 | ||
| 13 | VERPAKKING | Flexibel grafiet | PTFE | ||
| 14 | MOTORKAP | A105 | A276 304 | A182 F304 (L) | A182 F316 (L) |
| 15 | STANG | A182 F6 | A182 F304 | A182 F304 (L) | A182 F316 (L) |
| 16 | SCHIJF | A276 420 | A276 304 | A276 304 (L) | A276 316 (L) |
| 17 | MEDIUM | Water, olie, gas | Water, olie, gas | Zuur, water, olie, gas | |
| 18 | TEMPERATUUR | -29ºC ~ 425ºC | -29ºC ~ 550ºC | -29ºC ~ 550ºC | |
| MAAT | S | L | T | W | H ≈ | Gewicht (kg) ≈ | ||||||
| Inch | DN | Ansi | Hij is | 800lb | 2500 lb | A n s i | Big, BS | J I S | 800lb | 2500 lb | ||
| NPI | RC | PT | ||||||||||
| 1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 2.2 | 12.3 | ||
| 3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 2.4 | 11.6 | ||
| 1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 4.1 | 10.8 | ||
| 11/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 6 | 26.0 | ||
| 11/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 7 | 26.4 | ||
| 2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 10.5 | 43.8 | ||
