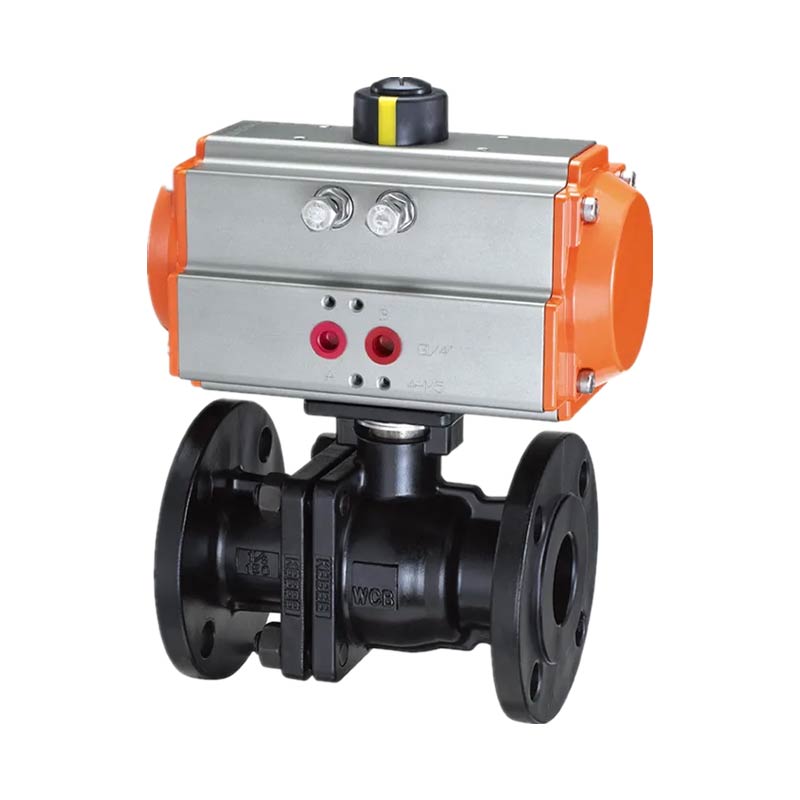

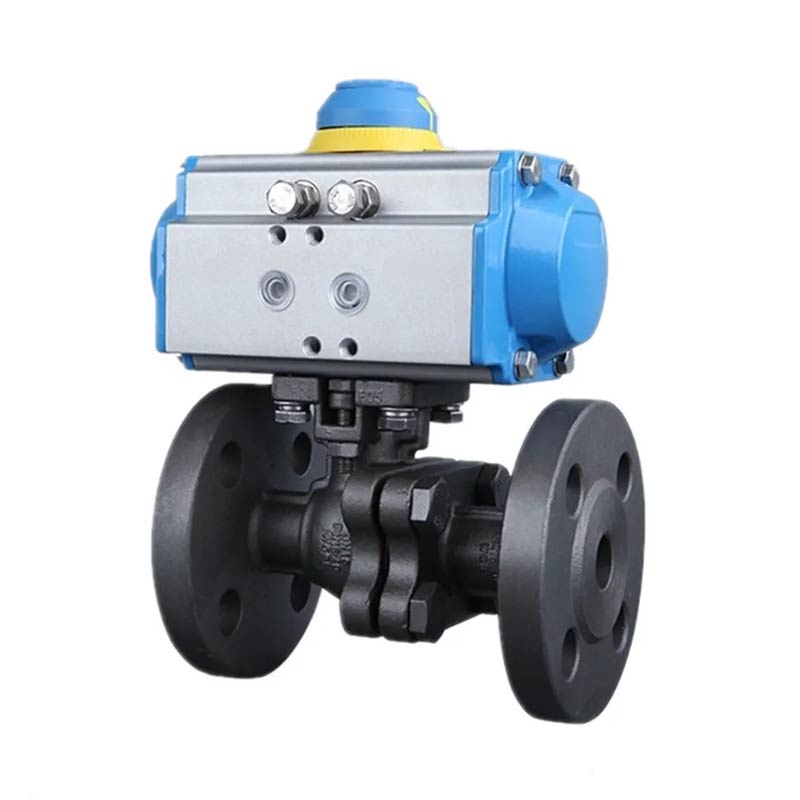

Pneumatisch bediende 2-delige flenskogelkraan uit gegoten staal

JOEPAI duurzame pneumatisch bediende gegoten stalen 2PC flenskogelklep wordt voornamelijk gebruikt om af te sluiten of sluit media in pijpleidingen aan, en kan ook worden gebruikt voor vloeistofregulering en controle. Onder hen heeft de hard afgedichte V-vormige kogelkraan een sterke afschuiving kracht tussen de V-vormige kern en de metalen zitting van de gelaste harde legering, wat bijzonder geschikt is voor media die vezels bevatten, kleine vaste stoffen deeltjes, etc. De meerwegkogelkraan op de pijpleiding kan dat niet alleen beheer flexibel het samenvoegen, splitsen en schakelen van de stroomrichting van het medium, maar sluit ook een willekeurig kanaal om de andere twee kanalen met elkaar te verbinden. Dit type klep moet over het algemeen horizontaal in pijpleidingen worden geïnstalleerd.

Pneumatisch bediende 2PC flenskogelkraan uit gegoten staal, het oppervlak van koolstofstaal kogelkraanlichaam met harde afdichting maakt gebruik van geavanceerde spuittechnologie en door behandeling van verschillende arbeidsomstandigheden, de hoogste hardheid kan bereiken HRC78. Met de behandeling van het afdichtingsoppervlak van de klepzitting kan een maximum worden bereikt hardheid van HRC72. De kogel en klepzitting zijn gekoppeld en geaard, en zo afdichtingsgebieden van het gehele afdichtingsoppervlak van de kogelkraan zijn nauwkeurig grond. Geschikt voor media met hoge temperaturen en hoge druk, zoals water, stoom, aardolie, steenkool, vezels, viskeuze en corrosieve media, evenals media met deeltjes. Metaalafgedichte kogelkranen hebben twee structuren: zwevende bal en vaste bal. De metalen zittingring maakt contact met het bolvormige oppervlak, en a een uniforme veerbelasting werkt op de zittingring en vormt een afdichting tussen de zitting ring en het bolvormige oppervlak. De koolstofstalen 2PC flenskogelkraan zet de hulpafdichting uit als gevolg van de veerbelasting, waardoor afdichting tussen de afdichtingen wordt bereikt het kleplichaam en de zitting. De belasting van de veer is voldoende om een betrouwbare afdichting tussen de klepzitting en de bol. Onder lage druk omstandigheden kan een afdichtingsvet-injectiesysteem worden ontworpen tussen de afdichtingsoppervlak van de klepzitting en de bol.

Productkenmerken:

Pneumatisch bediende gegoten stalen 2PC flenskogelklep is speciaal ontworpen voor vloeistofregelsystemen voor industriële automatisering. Dit product integreert een krachtig gegoten stalen kleplichaam met een hoogefficiënte pneumatische actuator, waardoor uitzonderlijke duurzaamheid, afdichting en snelle openings- en sluitingsregeling worden bereikt. De belangrijkste kenmerken zijn onder meer:

1. Uitgerust met een hoogwaardige dubbelwerkende of veerretour (enkelwerkende) pneumatische actuator, biedt deze een snelle respons en een hoog koppel, waardoor een snelle rotatie van 90 graden en openen en sluiten mogelijk is, wat voldoet aan de eisen van hoogfrequente automatisering.

2. Het kleplichaam is met precisie gegoten en vervaardigd uit hoogwaardig gietstaal (zoals WCB), wat een uitzonderlijke mechanische sterkte en slagvastheid biedt, waardoor het geschikt is voor midden- en hogedruktoepassingen en zware industriële omgevingen.

3. Het tweedelige, gesplitste ontwerp is compact en lichtgewicht, wat installatie, onderhoud en snelle verwijdering en vervanging van de interne klepkern vergemakkelijkt, waardoor de onderhoudskosten op de lange termijn aanzienlijk worden verlaagd.

4. De klepzitting, gemaakt van versterkt polytetrafluorethyleen (PTFE) of metalen afdichtingsmateriaal, vormt een lekvrije afdichting met de nauwkeurig gepolijste kogel, waardoor een betrouwbare afsluiting wordt gegarandeerd onder een breed scala aan agressieve media en drukken.

5. Ontwerpen met volledige of gereduceerde boring minimaliseren de stromingsweerstand, verminderen effectief het drukverlies in de pijpleiding en maken ze geschikt voor toepassingen die hoge stroomsnelheden vereisen.

6. Standaard flensverbindingen (zoals ANSI, JIS en DIN) zorgen voor een eenvoudige installatie. Deze producten worden veel gebruikt in industrieën zoals waterbehandeling, petrochemie, energieopwekking en papierproductie, waarbij water, stoom, olie, gas en bepaalde corrosieve media worden gecontroleerd.

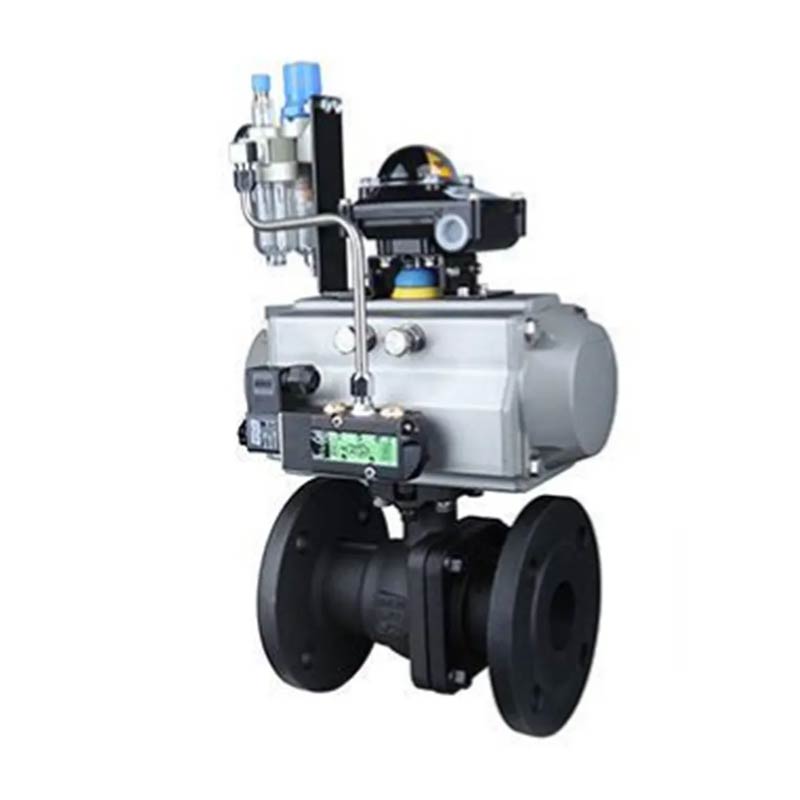

7. Ze kunnen worden uitgerust met accessoires zoals eindschakelaars, magneetkleppen, filterdrukreduceerkleppen en positie-indicatoren, die realtime feedback geven over de klepstatus en systeemintegratie en veiligheidsvergrendeling mogelijk maken.

Kies onze pneumatische flenskogelkranen voor een stabiele, efficiënte en duurzame oplossing voor geautomatiseerde vloeistofcontrole.

Belangrijkste onderdelen en materialen

Belangrijkste afmetingen
