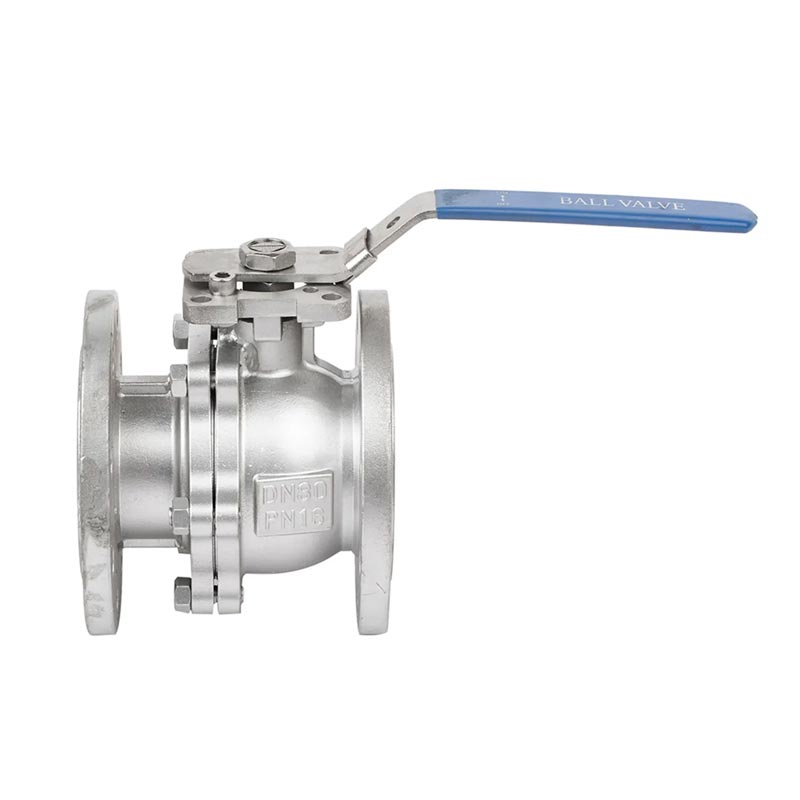

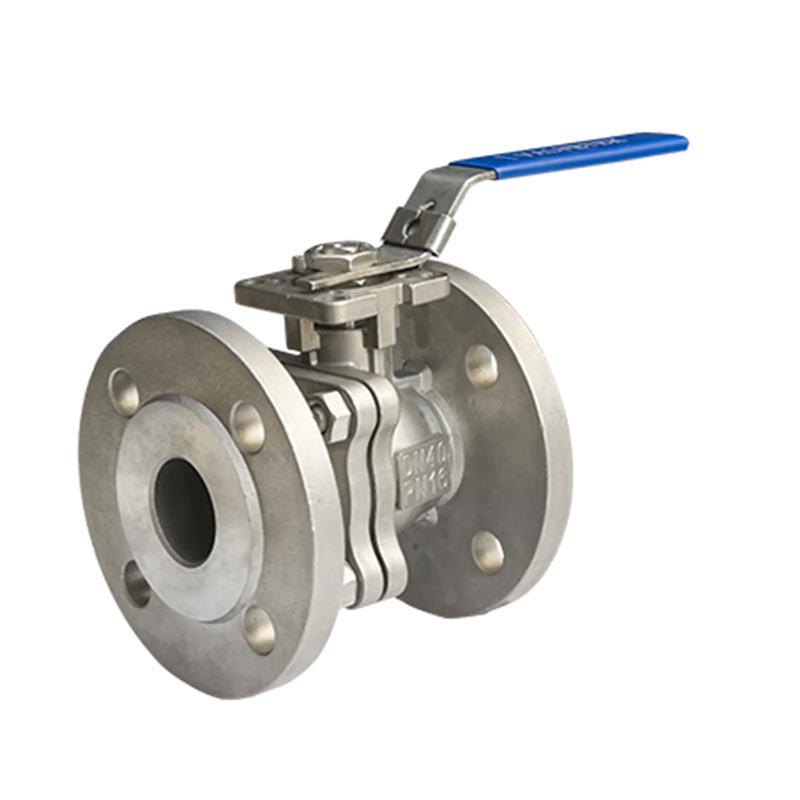

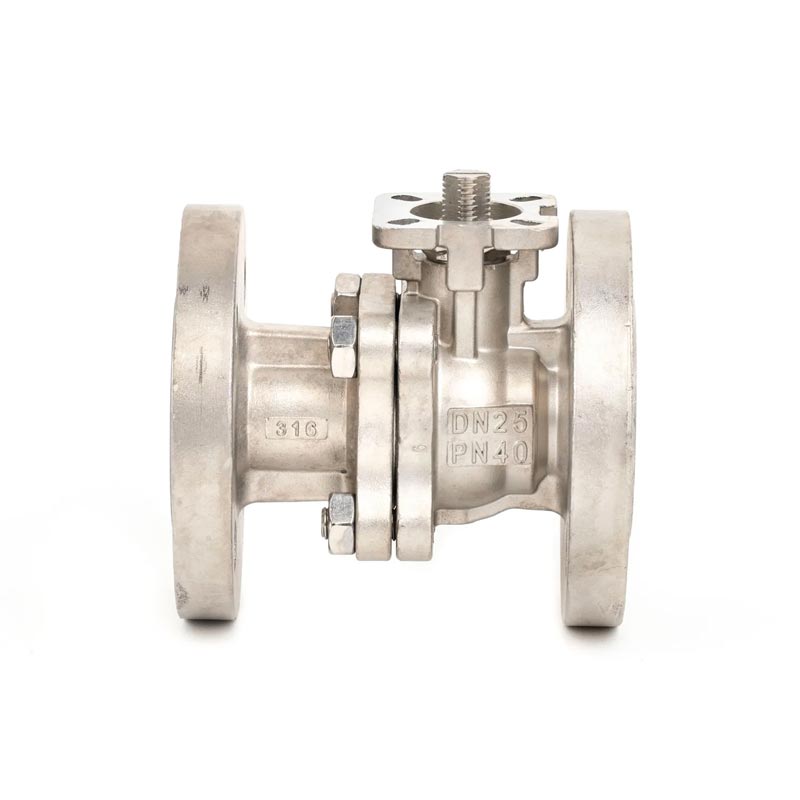

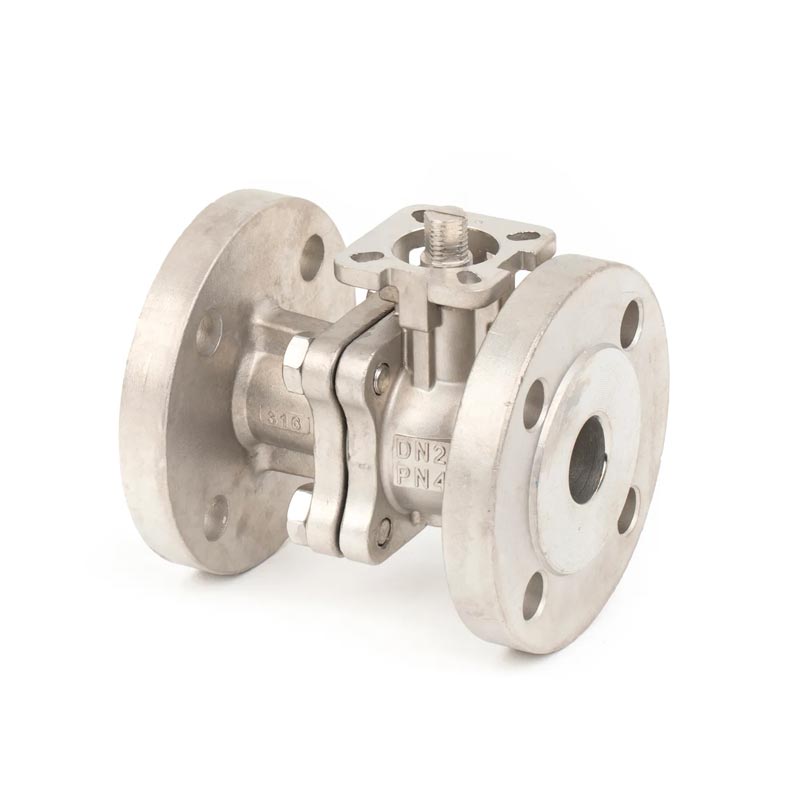

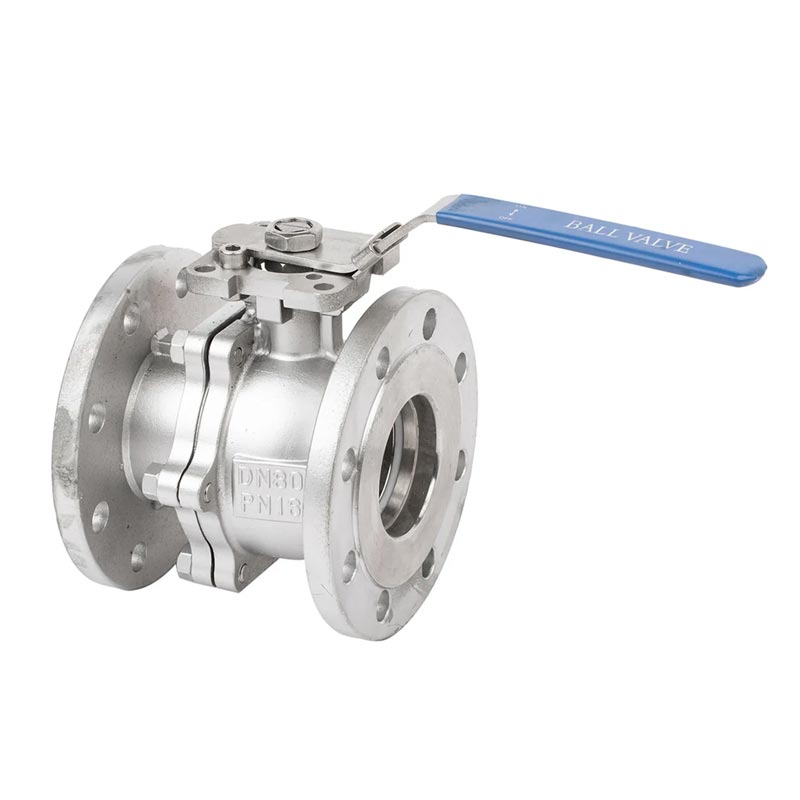

Joepai duurzame PN16/40 2PC DIN geflensde roestvrijstalen kogelkraan met ISO5211 directe montagepad is een tweedelig roestvrijstalen kogelkraan ontworpen en vervaardigd op basis van DIN-normen, geschikt voor een verscheidenheid aan industriële vloeistofcontrolescenario's. 2 STUKS DIN Geflensde roestvrijstalen kogelkraan is gemaakt van hoogwaardig roestvrij staal en heeft de beste corrosieweerstand en hoge drukweerstand op de markt. Het wordt veel gebruikt in aardolie, chemicaliën, aardgas, voedsel, farmaceutische, waterbehandeling en andere industrieën, bijzonder geschikt voor werkomgevingen die veelvuldig openen en sluiten vereisen en hoge temperaturen vereisen nullekkagevereisten.
Ontwerpnorm: ASME B16.34
Eindflens: DIN2633 PN16
Van aangezicht tot aangezicht:BS EN558-1 DIN3202 F4/F5
Inspectie en testen: API598/EN 12266
MATERIAAL: KOOLSTOFSTAAL WCB/DIN1.0619
ROESTVRIJ STAAL 304/1.4308
ROESTVRIJ STAAL 316/1.4408
Werkdruk: DN15 ~ DN50 PN40; DN65 ~ DN100 PN16
Volledige haven
ISO5211 Directe montagepad
Blowout-proof stuurpenontwerp
Antistatisch apparaat
Vergrendelingsapparaat
Bediening: handmatig of actuator
Investeringscasting
Werktemperatuur: -20℃~150℃
Geschikt medium: water, olie, gas
1. Mijnbouw- en staalindustrie
2. Kolen- en mestindustrie
3. Papierindustrie
4. Elektriciteitscentrale
5. Aardolie- en chemische industrie
6. Meststoffen- en farmaceutische industrie
7. Afvalwater-, slib- en rioolwaterzuiveringsindustrie

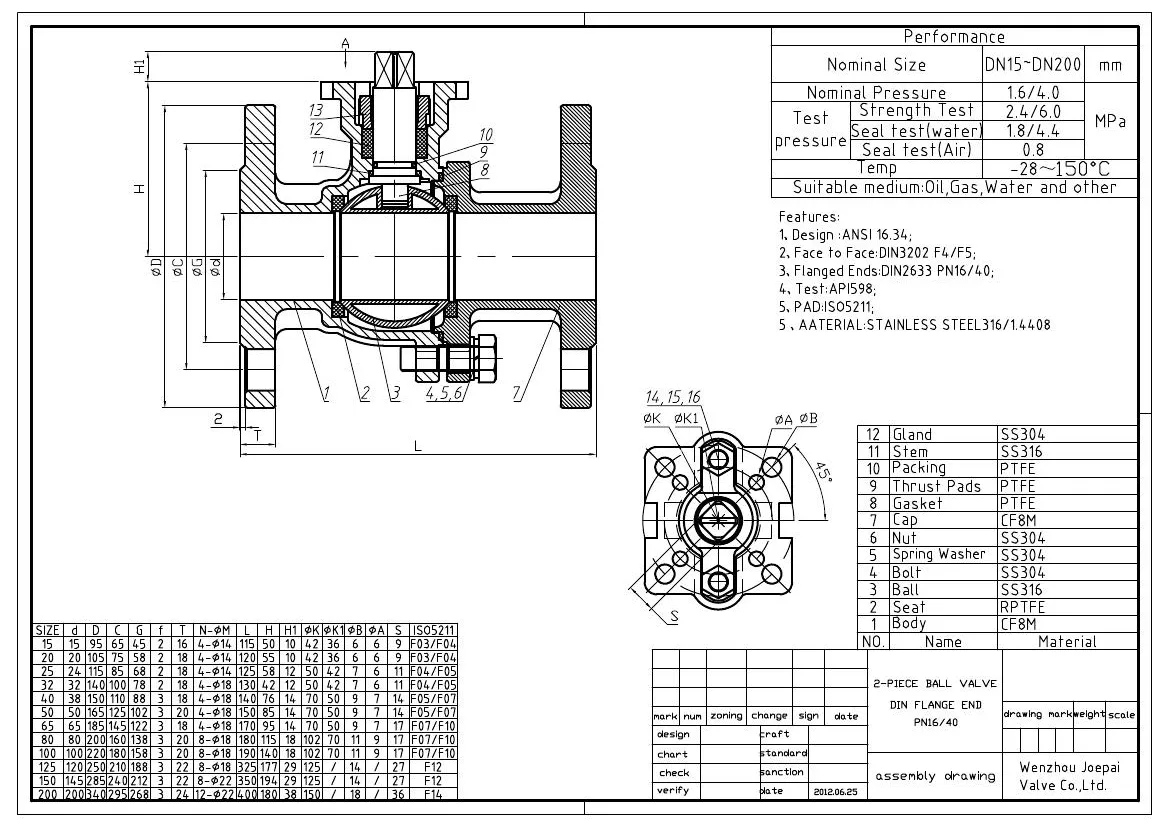

| 1 | Lichaam | WCB/CF8/CF8M | 9 | Stuwstootkussens | WCB/CF8/CF8M |
| 2 | Zitplaats | PTFE | 10 | Verpakking | WCB/CF8/CF8M |
| 3 | Bal | SS304/SS316 | 11 | Stang | SS304/SS316 |
| 4 | Bout | SS304/SS316 | 12 | Klier | SS304/SS316 |
| 5 | Veerring | SS304/SS316 | 13 | Moer | SS304/SS316 |
| 6 | Moer | SS304/SS316 | 14 | Veerring | SS304/SS316 |
| 7 | Kap | WCB/CF8/CF8M | 15 | Hefboom | SS |
| 8 | Pakking | WCB/CF8/CF8M |
| DN | d | D | C | G | f | T | N-M | L | H | W | K | Ma |
| 15 | 15 | 95 | 65 | 45 | 2 | 16 | 4-14 | 115 | 76 | 150 | 42 | M5 |
| 20 | 20 | 105 | 75 | 58 | 2 | 18 | 4-14 | 120 | 78 | 150 | 42 | M5 |
| 25 | 24 | 115 | 85 | 68 | 2 | 18 | 4-14 | 125 | 90 | 180 | 42 | M5 |
| 32 | 32 | 140 | 100 | 78 | 2 | 18 | 4-18 | 130 | 94 | 180 | 50 | M6 |
| 40 | 38 | 150 | 110 | 88 | 3 | 18 | 4-18 | 140 | 124 | 244 | 70 | M8 |
| 50 | 46 | 165 | 125 | 102 | 3 | 20 | 4-18 | 150 | 132 | 244 | 70 | M8 |
| 65 | 62 | 185 | 145 | 122 | 3 | 18 | 4-18 | 170 | 170 | 285 | 70 | M8 |
| 80 | 74 | 200 | 160 | 138 | 3 | 20 | 8-18 | 180 | 180 | 285 | 102 | M10 |
| 100 | 93 | 220 | 180 | 158 | 3 | 20 | 8-18 | 190 | 194 | 285 | 102 | M10 |
| 125 | 120 | 250 | 210 | 188 | 3 | 22 | 8-18 | 325 | 225 | 750 | 125 | M12 |
| 150 | 145 | 285 | 240 | 212 | 3 | 22 | 8-22 | 350 | 275 | 750 | 125 | M12 |
| 200 | 200 | 340 | 295 | 168 | 3 | 24 | 12-22 | 400 | 340 | 1000 | 125 | M12 |
